Automatización de máquina de café

Intro y costos:

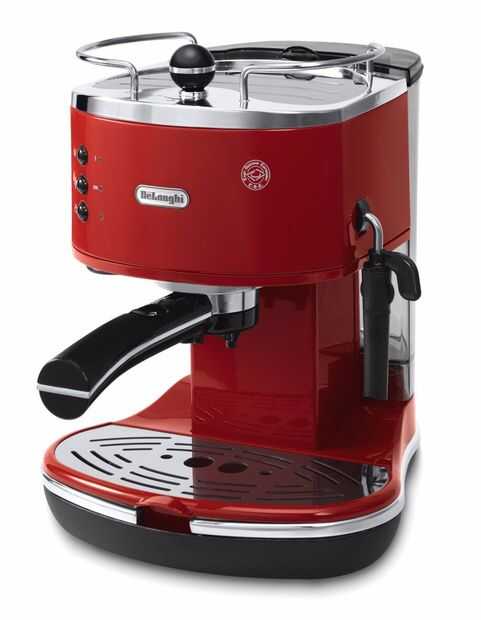

He comprado una máquina Delonghi Icona café, sin embargo he comprado sin darse cuenta que es una máquina manual básica.

Teniendo en cuenta el calentamiento de tiempo (1:45 aprox.) más el tiempo de preparación (40 segundos) es un poco de espera alrededor de la cocina por la mañana, cuando estoy sólo acerca de cómo el primer café de. Además necesita un ojo en él de otra manera que la cosa simplemente se desbordará hasta agota el agua algo frenos / Armageddon golpea la tierra.

El hardware es sencillo y considero que era barato, a saber:

Arduino Nano - US$ 3,64

4 canales relé - US$ 3,99

Zócalo del USB Neutrik - £5,99

Pulsar botones - £2,97 (+ gastos de envío de £2,07)

Cable USB - £1,63

Cables + trabajo

También tuve que invertir en otro hardware es decir LG/flujo/soldador, sin embargo estos más como costos de capital en lugar de estrictamente relacionadas con el proyecto.

La obra más grande fue desmantelar la unidad en partes y soldar los cables a los interruptores existentes. Éstos tuvieron que ser equipadas para que los interruptores manuales todavía se pueden utilizar (en caso de que algo va mal con el Nano). Además, sumo cuidado tuvo que ser también como estos cables llevan 230 v AC por lo que no hay lugar para cabos sueltos sin aislamiento.

El medio más fácil de la obra fue vincular los botones y la toma USB para Arduino. Era más fácil ya que puede probarse en una mesa previamente y funciona con solo 5V DC -, por lo que no es lo arriesgado de las eléctricas.

Funciones:

El sistema tiene una toma usb que recibe energía eléctrica por el Nano. Luego el Nano alimenta el relé de 4 canales.

Los tres botones son para: café corto, café largo y Reset. El último es detener la máquina en caso de temor de desbordamiento o simplemente quiere un poco más 'barro-como' café. Pulsando los dos botones enciende el calentador en la máquina de café (luz roja se enciende en video) y espera 1 minuto y 45 segundos (esto es la más larga hasta tiempo). Luego dependiendo de qué botón pulsamos el Nano enciende la bomba y la máquina elabora un corto o un café largo.

El programa es un bucle simple con dos declaraciones. Tanto que comprueba cualquiera de los botones se ha pulsado y comienza con el programa descrito anteriormente.

CONCLUSIONES:

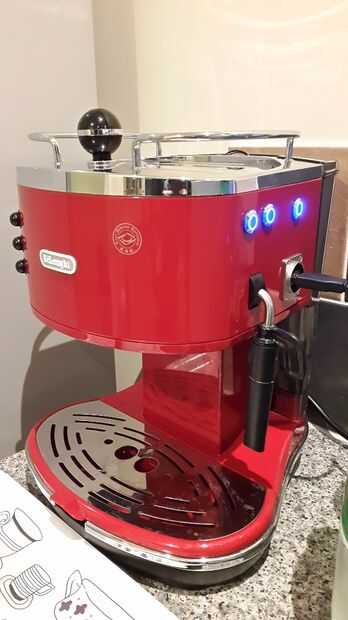

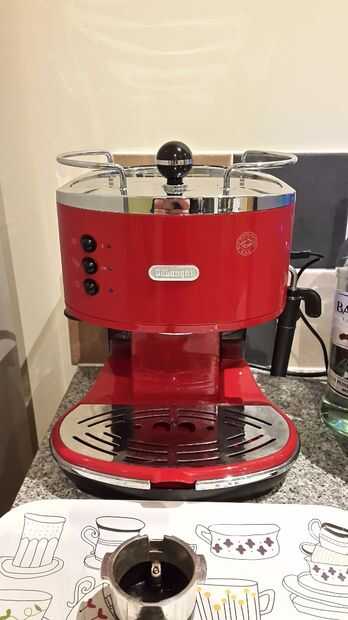

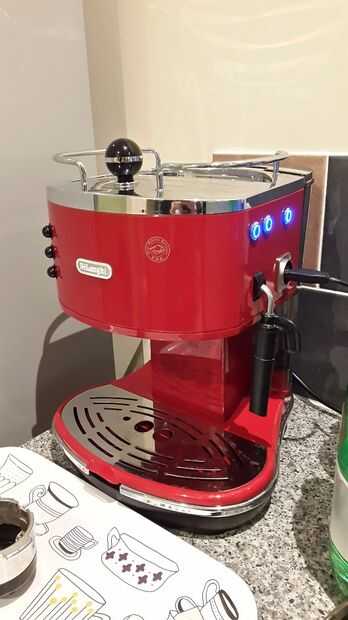

Fue muy importante para mí tener el producto terminado la apariencia si salió de una fábrica. Aunque, yo podría no han logrado esto - me complace todavía decir que el aspecto de la unidad parece más industrial y profesional que inicialmente pensé que iba a ser. Definitivamente me alegra que hay ningunos alambres de perder sobresale al azar haciendo que el aspecto de la máquina casi como fue diseñado para ser así.

El mayor riesgo en el proyecto está trabajando con 230 A.C. cableado de red suministro debe ser realizado por personal competente para evitar riesgos de electrocución!
