Automático de Arduino DIY crecer caja (5 / 8 paso)

Paso 5: temporizador

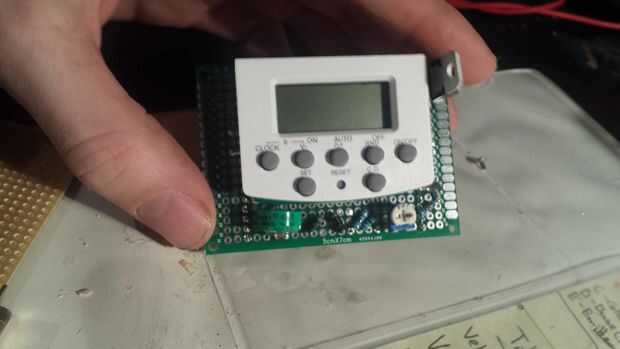

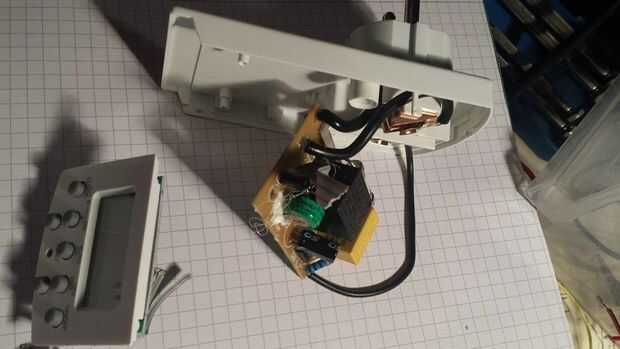

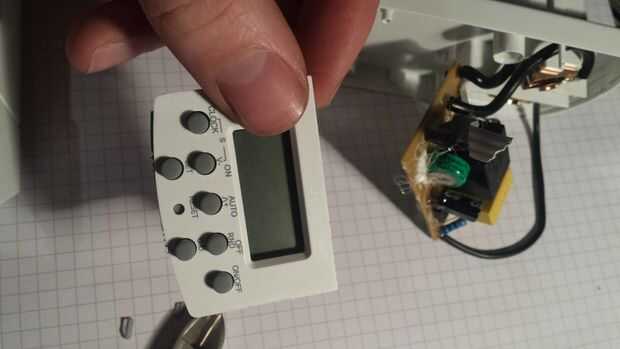

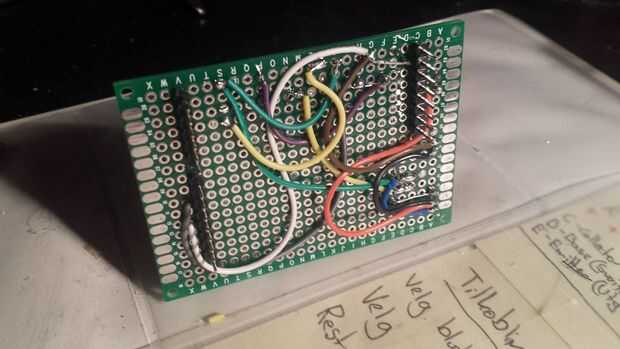

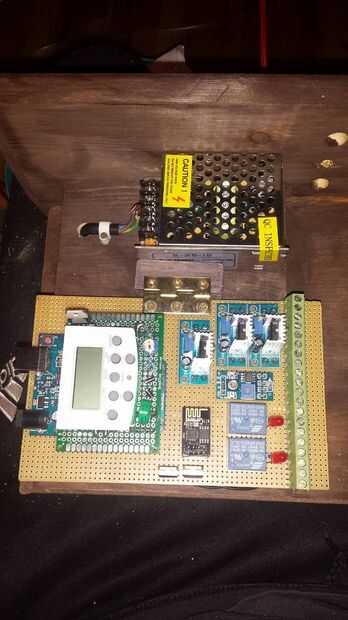

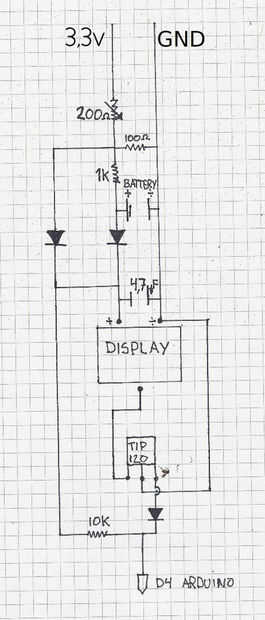

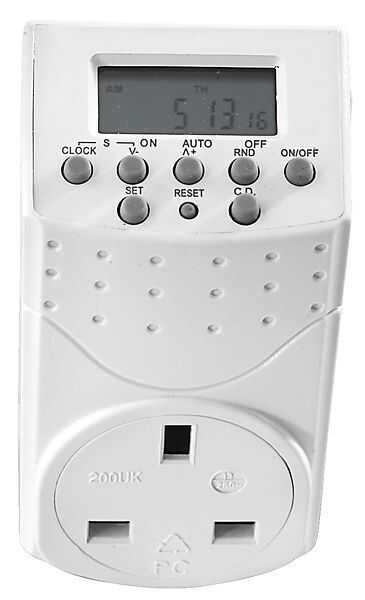

La función del temporizador en el proyecto iba a código, pero después de un tiempo entendí que era muy difícil sin un módulo adicional. Por ejemplo, la DS3231SN, tiempo Real reloj para Arduino pero yo did ' t tiene alguna cuando comencé mi proyecto así que me puse a buscar otras soluciones. La solución fue ir a una ferretería y comprar un temporizador para la salida de la casa. Como el de la imagen. Así comenzó el proyecto para encontrar una señal en el contador de tiempo que podría utilizar en una entrada de Arduino. Y después de un desmontaje y pruebas encontré. Luego dibujó un diagrama del temporizador y hecho un escudo Arduino desde que comencé a quedarse sin espacio. Ver el esquema para entender cómo funciona el temporizador.
