Automático de Arduino DIY crecer caja (3 / 8 paso)

Paso 3: Construcción de acero

I n este paso vamos a analizar la estructura de acero que hice.

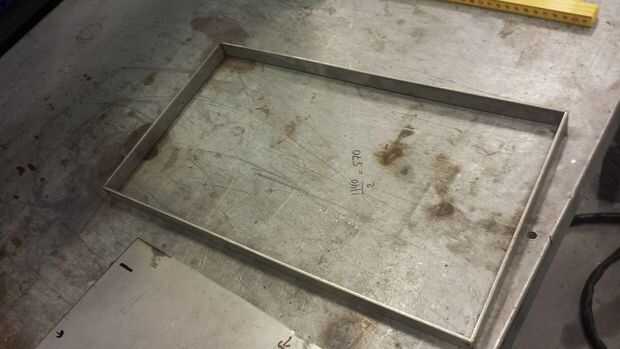

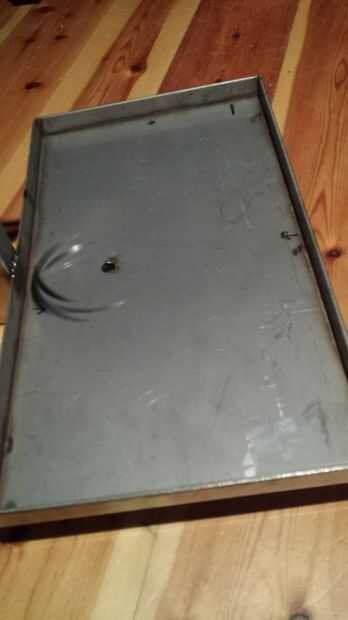

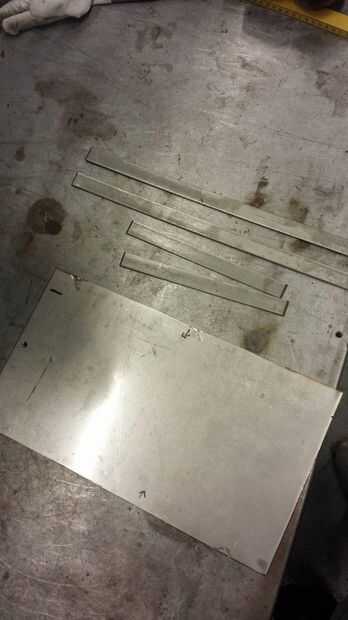

Será como un techo encima de la caja. Deberá tener el LED luz, humedad y temperatura en la parte superior. Para crear este corto una placa de 24 cm x 40 cm y 3 mm de espesor. Alrededor de la placa hice un marco de 2cm de ancho para evitar que la luz se separó en la habitación y se esconde también la electrónica adjunta debajo de la placa.

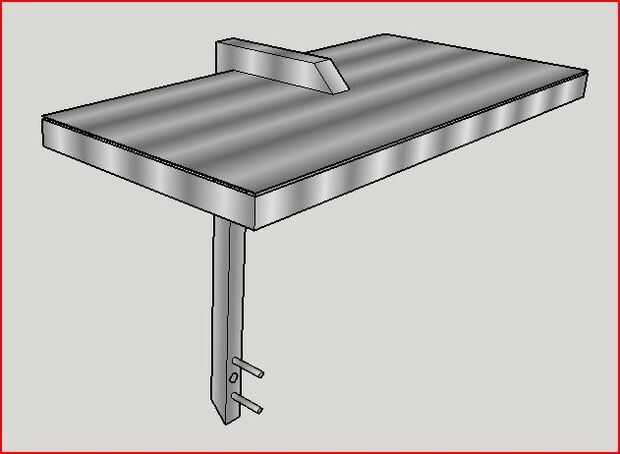

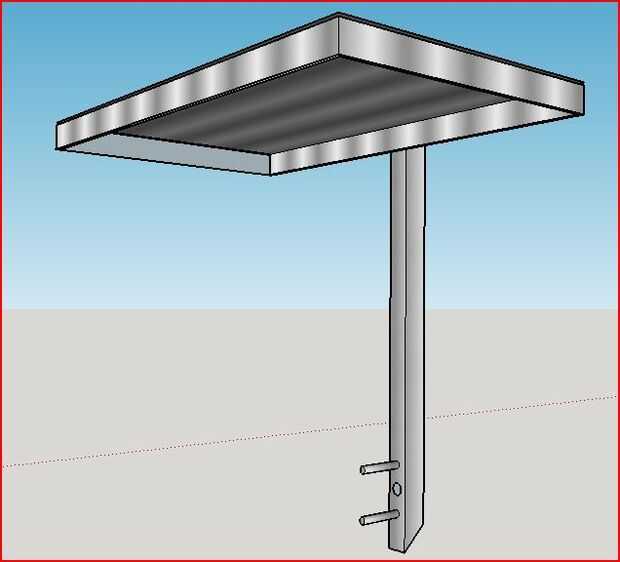

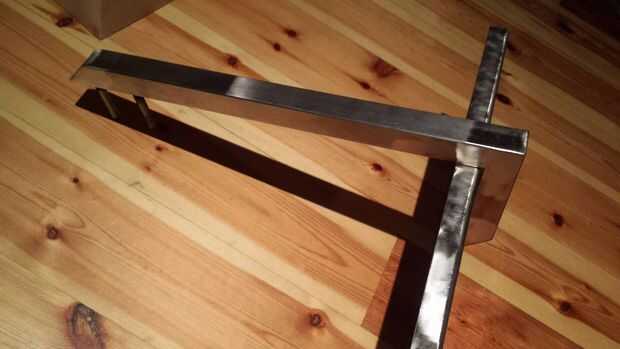

Entonces hice el stand que placa y marco. Está hecho de acero cuadrado de 3cm. Hay dos longitudes de 45 y 15 cm que se sueldan con autógena junto con un ángulo de 90 grados. Entonces soldó con autógena largo corto encima de la placa. Es un poco difícil de explicar, pero si nos fijamos en las fotos, espero que me entiendas.

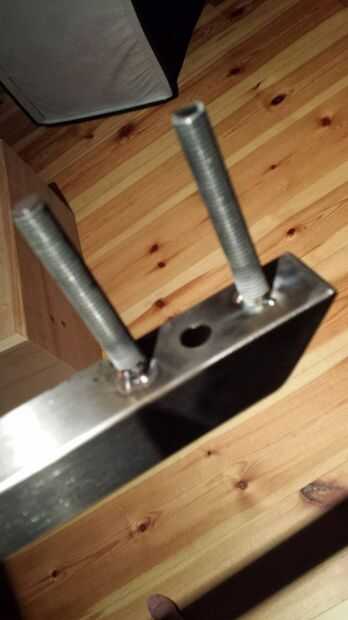

Quise utilizar el acero cuadrado como un canal de cable. Por lo tanto, taladré un agujero en la placa a través de los cuadrados de acero. También perforé un agujero en el extremo donde los cables van en el canal de cable de la caja. Para montar la estructura metálica a la caja sueldan con autógena en dos 4 cm M8 largo roscado acero.
