Autobús escolar solar (3 / 4 paso)

Paso 3:

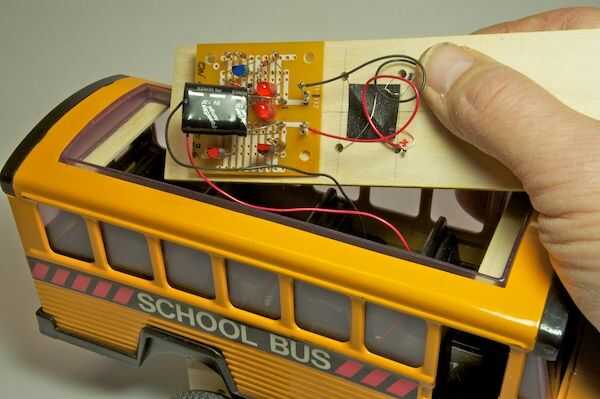

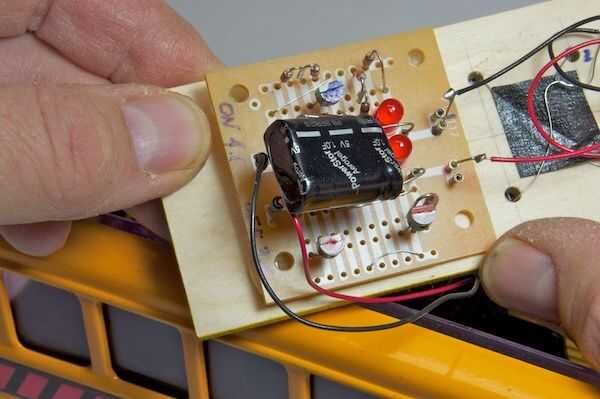

Después de configurar y probar el circuito en un protoboard sin soldadura, los componentes se transfirieron a un tablero pequeño "experimentador" y soldados.  Estos tableros universales están disponibles de varios proveedores de repuestos de electrónica.

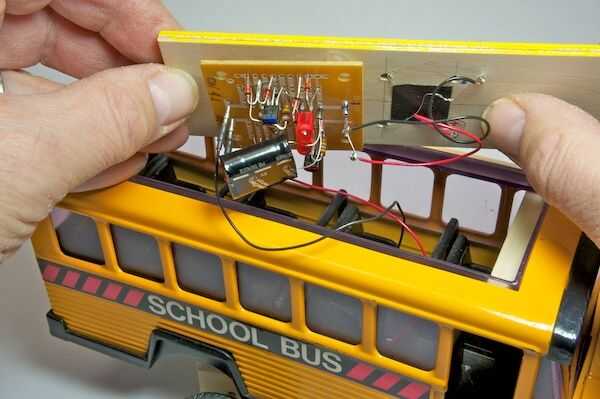

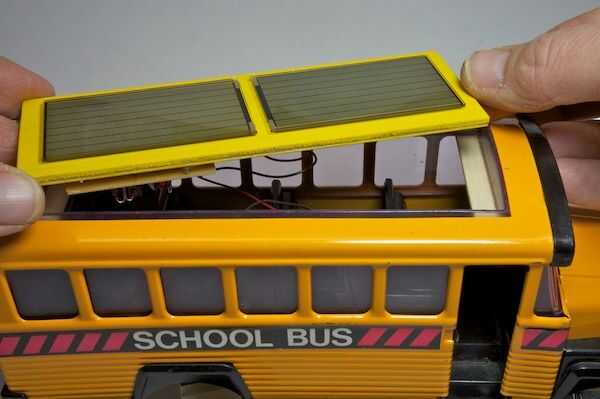

Este autobús de juguete particular tuvieron un amplio espacio abierto en la parte superior, para que los niños podrían poner play escuela pasajeros dentro!  Se redujo un panel de madera contrachapada delgada para caber en esta abertura que era perfecta para el montaje de las células solares.

Para funcionar satisfactoriamente un motor solar que tiene un voltaje de encendido de 4.1V, las células, o en serie, debe ser capaz de una salida de voltaje de circuito abierto de 4.6 o 5V en las condiciones de iluminación menor en las que desea el autobús para operar.  Las células utilizadas por el autor son la película delgada sobre vidrio tipo que buena tensión sol indirecto o de iluminación interior artificial. Algunas células cristalinas tienen voltaje satisfactorio bajo luz del sol indirecta y la corriente muy buena en condiciones soleadas.

Una célula de tipo interior particularmente bueno es el utilizado en algunas linternas llavero solar, como se muestra en la foto de abajo. La célula se quita fácilmente y su voltaje es muy bueno - acerca de 7V en el sol y 5.5V bajo una cabeza fluorescente.  Aproximadamente 6 de ellos cabrían en la parte superior de este autobús de la escuela, y conectadas en paralelo debe se una buena corriente de salida total, incluso en las áreas sombreadas.

Como siempre, el mejor procedimiento es protoboard el circuito, conectar un motor y células solares, y observar su funcionamiento durante una semana o así.  Cuando usted tiene el derecho de combinación de trabajo, empezar a ir a ventas de garaje en busca de un autobús!
