Auriculares híbrido tubo Amp (SSMH) (3 / 4 paso)

Paso 3: Tiempo de alambre.

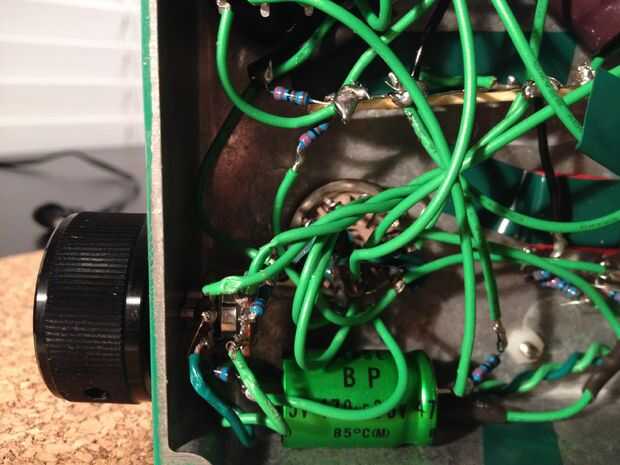

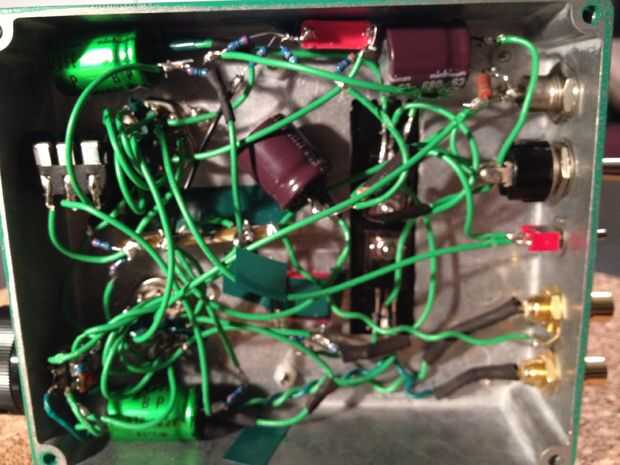

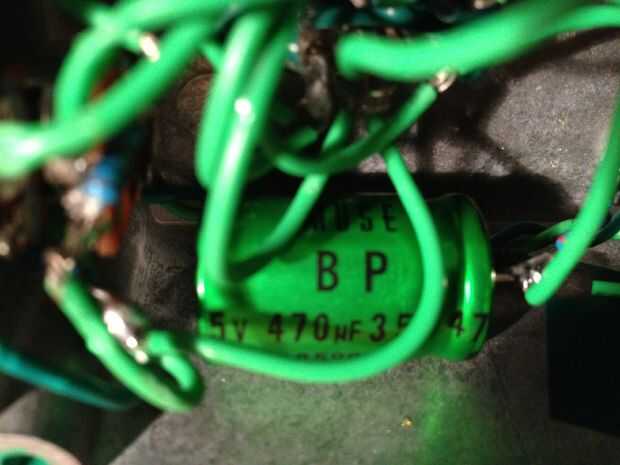

Time to wire. Estoy suponiendo que eres capaz de leer un esquema y luego saber elctronico. Este circuito se hace fácilmente posible punto a punto. Debatí con la idea de una placa de circuito de impresión o uso de proto. Sin embargo, después construí el circuito en protoboard, me di cuenta de cómo meticuloso podría ser el circuito. Por ejemplo, si un alambre específico era demasiado largo o en proximidad cercana con otro cable raro pasaría cosas. Por ejemplo he podido recoger una estación de radio! Afortunadamente fue agradable jazz liso. Pero más comúnmente se consigue zumbido en uno o ambos canales. Llevó algún tiempo pero finalmente encontrado el diseño perfecto para silencio total del circuito en mi recinto.

Algunos consejos incluyen:

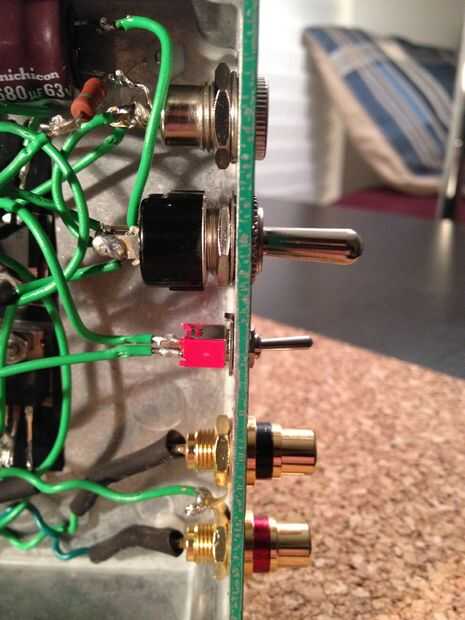

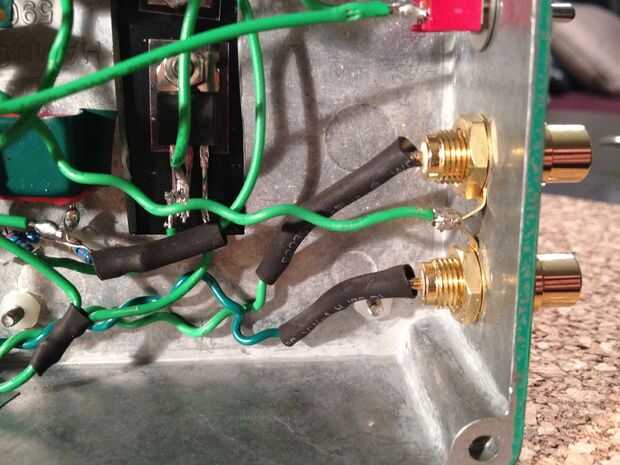

• Trenza o tuerza los cables de entrada de las entradas RCA. Trenzado/torsión ayuda a eliminar cualquier interferencia de RF.
• Trenza su LED funciona en los conectores de tubo. Por alguna razón el plomo negativo recogió algunas interferencias de RF cuando cerca de los tubos. Trenzar los conductores solucionó este problema.
• Verificación de shorts. Un par de veces encendió el amplificador en las fases preliminares y me gustaría conseguir silencio chasquido o muerto. Fue un corto cada vez. Una sola hebra suelta de alambre de cobre trenzado tocar una resistencia o algo estúpido. Más que probable que el error es humano, las posibilidades de una resistencia fallida o MOSFET son increíblemente bajas.
• Utilizar las resistencias opcionales de la Dsavitsk mismo; ayudan a eliminar el ruido de zumbido y el fondo.
• Por último, mantenga sus carreras tan cortas como sea posible. Circuitos de audio son meticulosos.

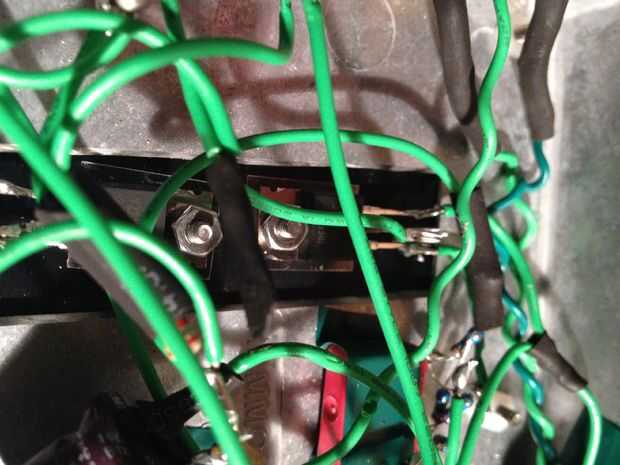

¿Es realmente necesario el disipador de calor? Sí, los MOSFETs derritieron mi protoboard plástico después de menos de un minuto de uso. Calientan los chicos. No quiero derretir los MOSFETs y los riesgos destruyendo su circuito.

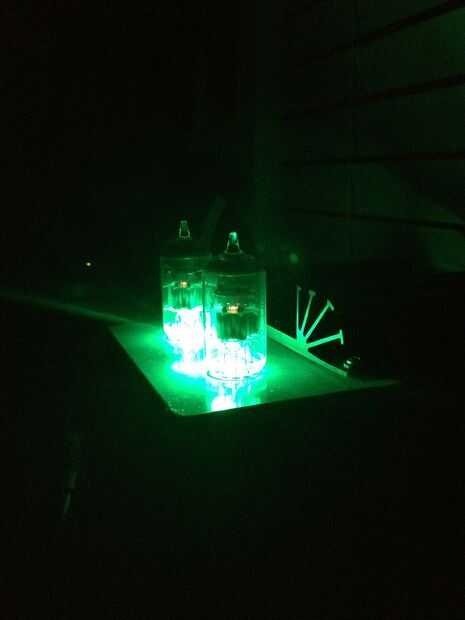

El LED agregado era una necesidad para mí. Me encanta la forma en que se ve. Los tubos de luz, sin embargo son apenas sensibles a menos que usted está buscando el filamento. Además de los LED permite ver si el circuito está encendido. También he añadido un interruptor adicional para apagar y encender el LED. Si va a cablear en el LED, asegúrese de utilizar una resistencia nominal para la caída de tensión. La fuente de alimentación es de 48v, que es una gran caida a 3v para encender el LED. La resistencia tiene que ser capaz de disipar esa potencia. Utilizar una calculadora de resistencia para calcular la calificación de la potencia necesaria para su resistencia (http://led.linear1.org/led.wiz). Usé una resistencia de potencia de 2 vatios, muy por encima de lo que debería ser necesario.
