Auriculares híbrido tubo Amp (SSMH) (1 / 4 paso)

Paso 1: Escoger los componentes.

Diseño de Pete Millett utiliza un par de tubos 19J6 para amplificación, sin embargo tienen desde casi desaparecido desde cada sitio minorista y subasta en existencia. Incluso no te preocupes tratando de encontrar, personas han estado intentando durante años sin suerte, hay una manera más fácil. Con el crédito dado a Dsavitsk – él ligeramente modificado el esquema para usar un par de tubos 12AU7 que están todavía disponibles por todo el lugar. Aquí está el esquema: http://www.diyforums.org/SSMH/variants/SSMH-12AU7.gif tenga en cuenta también, los componentes opcionales resaltados. No son esenciales para un funcionamiento amplificador pero se agregar mejorar la salida de audio y ayudar a la olla (control de volumen) de búfer.

Ahora permite buscar en los materiales. Aquí le damos la factura estándar de materiales (BOM).

http://www.diyforums.org/SSMH/SSMHbom.php

Mi amplificador utiliza los mismos componentes eléctricos exactos que el anterior. Sin embargo, yo quería ir más allá de un recinto, disipador de calor, tubos y otros materiales no participan en el sistema electrónico de abastecimiento. Era importante para mí lograr una mirada global que se adaptan a mis gustos.

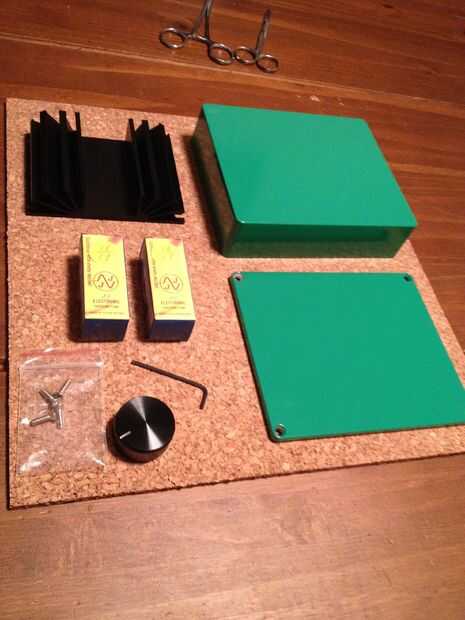

Mirando fotos, me hizo cada vez más impresionado y decidió que tenía que ser una mejor opción de alojamiento que hay. Después de mucho sufrimiento he encontrado lo que finalmente buscaba. Hammond hace un recinto diseñado para pedales de guitarra DIY que ya está pintado con polvos de poliéster. Es perfecto. Luego se trasladaron al disipador de calor y que se ajuste el proyecto de ley. Finalmente algunos interruptores clásico impresionantes, aluminio fresado pomo y algunos conectores de entrada/salida de dulce.

Recinto:
http://www.hammondmfg.com/dwg_SBVer.htm
Perilla:
http://www.Mouser.com/search/productdetail.aspx?QS=sGAEpiMZZMuiwDVLTMm01SnXt%252bxMNAYRiE4hqsuOv%2FK%3D
Disipador de calor:
http://www.Mouser.com/productdetail/Wakefield/641K/?QS=sGAEpiMZZMsv9efUTL1hjoRaZH8LLHQ7
Arandela de montaje del disipador de calor:
http://www.Mouser.com/productdetail/Keystone-Electronics/730/?QS=sGAEpiMZZMsQtlBhqKq43fwJXtsOdb9G
Este sitio tiene algunas enfriar los conectores y tomas de corriente del tubo:
http://beezar.com/catalog/index.php
