Aumentar la gama de un termómetro inalámbrico de barbacoa (rev 2) (5 / 11 paso)

Paso 5: Modificar antena

Ahora es el momento para extender su antena.

1.) corte un trozo de su cable 22awg a exactamente 6,7".  A través de un poco de investigación he determinado que este es el tamaño ideal para este termómetro que funciona a 433mhz y una antena de longitud de onda de 1/4 (no dude en preguntar si desea más detalle sobre esto).

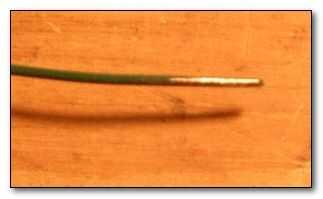

2.) usando tu archivo o papel de lija, áspero hasta aproximadamente 1/4" de alambre en un extremo. No omita este paso incluso si ya tienes cable pelado. Ayuda a eliminar la oxidación que hará más fácil soldar.

3.) usando tu archivo o papel de lija, retire con cuidado alrededor de 1/4" de la capa verde de una zona de la antena de PCB. Arena lo suficiente por lo que el cobre queda expuesto pero ten cuidado que no cobre la arena justo al lado.

La ubicación que la arena no necesita ser exacta pero debe estar muy cerca de lo que tengo por debajo por lo que todo alinea correctamente más adelante.  El alambre se necesita salir de la caja en ángulo recto de la PCB con mínimas curvas como se describe a continuación.

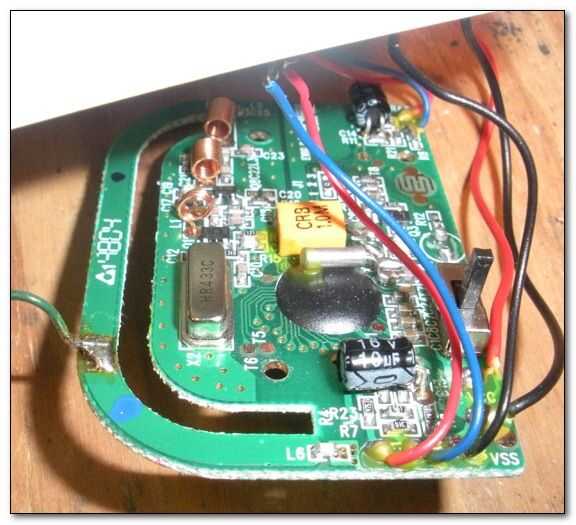

4.) ahora es el momento de soldar el cable a la placa como se muestra a continuación. El cable de la antena debe dejar el circuito impreso a 90 grados como esta __|__ (enderezó mina abajo como estaba poniendo la vivienda detrás juntos). Si pones una curva en el cable que puede Agregar la impedancia que puede resultar en una disminución en la ganancia de señal.

Supongo que ya sabes soldar. Flujo ayuda en este caso pero no es necesario. Sólo asegúrese de que usted termina con una buena conexión sólida.
