Aumentar la gama de un termómetro inalámbrico de barbacoa (rev 2) (4 / 11 paso)

Paso 4: Encuentre la antena

Permítame divagar un momento...
A veces busca en el internet para obtener información sobre un producto con muy poco de suerte. Este es el caso de para mí. Nada existía que no sea el manual del producto. Cuando esto sucede es vale la pena buscar en FCC ID del producto. Haciendo así que puede resultar en mucho mayor detalle sobre el producto como fue archivado con la FCC (esquemas, diagramas de bloques, fotos internas, informes de pruebas, etc.). Esta es toda la información pública pero no típicamente indexado por los motores de búsqueda.

En este caso fui a la página de búsqueda de identificación de la FCC, aquí:
http://www.FCC.gov/oet/EA/fccid/

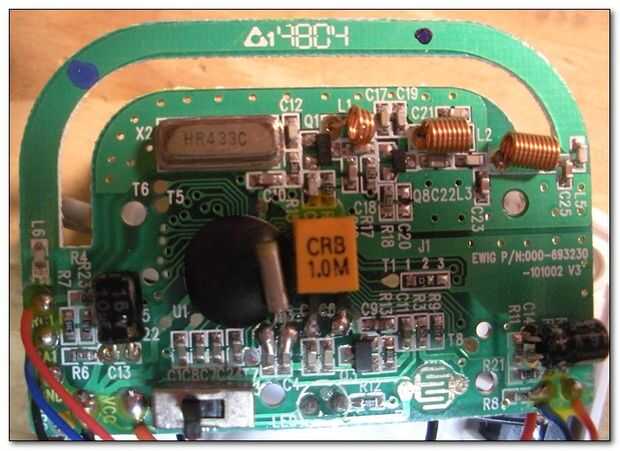

Entré en la identificación de la FCC como puede verse claramente en la parte posterior del transmisor (ver foto abajo). Haciendo esto he encontrado el siguiente diagrama de circuito que confirma claramente la barra arqueada para la antena:
https://fjallfoss.FCC.gov/prod/OET/Forms/blobs/Retrieve.cgi?attachment_id=327431&native_or_pdf=PDF

En este caso es bastante claro mirando pero a veces no son este obvios. De cualquier manera siempre es bueno estar completamente seguro antes de empezar a cortar lejos en él!

Tenga en cuenta que tengo otro Instructable sobre este tema aquí (creado para un concurso en el que perdió, pero fue uno de los finalistas!)
