Audio comentarios de llama (3 / 7 paso)

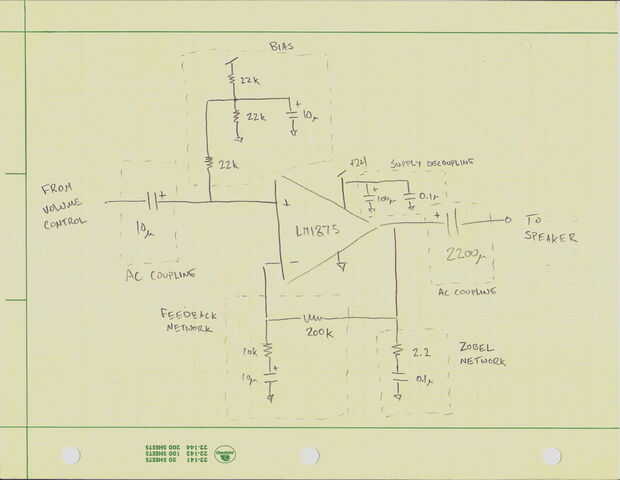

Paso 3: Circuito de amplificador de potencia

Este circuito es un poco complicado pero muy útil, así que pensé significaría todas las partes. El LM1875 puede poner hacia fuera cerca de 30 vatios si usted da 60 V, suficiente para realmente causar algunos problemas. 24 V fuente que estamos utilizando el pico de salida será sólo de 5 W, pero eso es definitivamente suficiente para hacer algo de ruido. Si desea utilizar este circuito con una fuente más grande, no tienes que cambiar nada, sólo asegúrese de que su suministro puede poner hacia fuera la corriente suficiente sin incendiarse.

Usted notará en las próximas fotos que el LM1875 siempre tiene un disipador de calor unido a él; Esto es esencial. Se recalienta muy rápido sin uno. Ponen cosas de lujo de la protección en el chip para que si se sobrecalienta sólo se apaga sin dañar al chip. Si eso está sucediendo a usted, obtener un disipador térmico más grande!

Por cierto, este circuito es recto de la hoja de datos de LM1875.

Acoplamiento de AC
Los condensadores de acoplamiento de CA en la entrada y salida que la ondulación audio a través de pero quitar el nivel de DC, como se hizo en el preamplificador. Se determina la frecuencia más baja que deja pasar por el condensador y la resistencia que ve en la serie. Puesto que el altavoz es una resistencia baja, necesitamos un gorro grande en la salida. En la entrada, el condensador ve la red "bias", que es una resistencia mucho mayor, por lo que puede usarse un condensador más pequeño.

Sesgo de
Se trata de la misma idea que el circuito diagonal usado en el previo, pero sin el búfer op-amp. Que podamos llegar lejos sin el búfer de aquí porque no estamos conectando el circuito diagonal a la red de realimentación (la 1 resistencia k en el preamplificador). El tapón en el circuito de polarización se utiliza para la disociación, del mismo modo que el suministro de tapas de la disociación.

Desacoplamiento de la fuente
No te olvides de poner fundas en la alimentación justo al lado de la viruta.

Red de Zobel
El resistor y el condensador que hacen de la red de Zobel ayudan a facilitar la impedancia del altavoz del amplificador a la unidad. El altavoz actúa como una resistencia en serie con un inductor, poner el resistor y el condensador en paralelo con el altavoz hace todo actúan más como a una resistencia. Esto es complicado, pero confía en mí que hace la diferencia.

Red de la regeneración
La red de la regeneración es como la del preamplificador solamente con el condensador 10u añadido. A frecuencias de audio, el condensador actúa como un cortocircuito y el circuito de amplificador de potencia nos da una ganancia de 21. En DC, el condensador actúa como un circuito abierto, que nos da una ganancia de 1. La transición se hace en f = 1 / (2 * pi * 10 k * 10u) = 1.59 Hz.
