Paso 2: El circuito
Fuente de alimentación

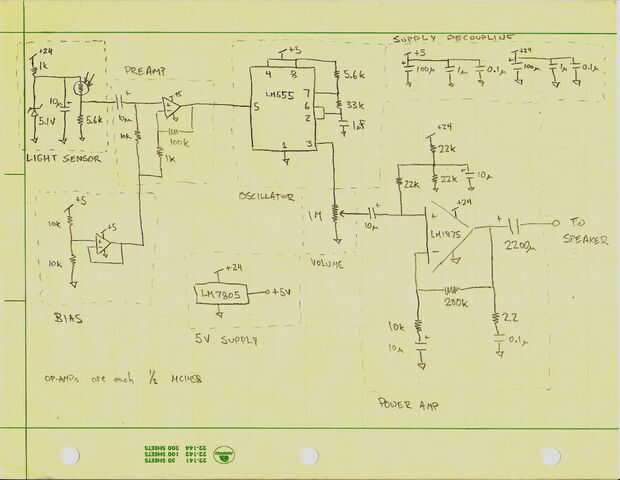

Vamos a ejecutar la cosa entera apagado de una fuente de alimentación de 24V DC. Necesitamos que muchos voltios a la salida de agradable y fuerte. El LM555 sólo puede manejar 18V antes de su estallido, así que vamos a ejecutar las etapas iniciales de 5V, generado por un regulador LM7805, como se muestra en la casilla fuente de 5V. Etiquetado 24V de alimentación se conecta a la fuente de alimentación principal, energía etiquetado 5V se conecta a la salida del LM7805.
Desacoplamiento de la fuente
Para que el circuito funcione correctamente, se necesita un poco de capacitancia entre la alimentación y la tierra, que se muestra en la casilla fuente de disociación. Lo más importante es poner un par de tapas en la fuente de 24V cerca (es decir en proximidad física cercana a) la fuente de alimentación para el LM1875 y el suministro de 5V cerca el LM555. Probablemente debe haber algunos en cada fuente cerca el LM7805 también. Disociación de fuente de poder es una de esas cosas mano-ondulado, pero si no lo haces, no funcionará el circuito.
Sensor de luz
Un fotorresistor de sulfuro de cadmio es simplemente una resistencia cuyos cambios de valor se basan en el número de fotones que golpean. La forma más sencilla de convertir su resistencia en una señal es haciendo un divisor de tensión, como se muestra en el cuadro de luz del Sensor. Este circuito es un poco más complicado que puede tener que para reducir la posibilidad de crear un lazo de regeneración a través de la alimentación.
El resistor de 1K, 5.1V Zener diodo y condensador de 10 uF se utilizan para crear un 5.1V bastante estable referencia de la fuente de 24V. Podríamos utilizar un LM7805 segundo en lugar de la resistencia y el diodo, pero es un poco más simple manera de hacerlo ya que no es demasiado actual va en el divisor de tensión de la fotorresistencia. El diodo Zener que estoy utilizando aquí es una 1N4733, pero cualquier edad 5.1V Zener debería funcionar bien. En realidad, realmente cualquier Zener en todo debería funcionar bien, el 5.1V no tiene que ser exacta. No olvide apuntar al Zener en la dirección opuesta de cómo sería utilizar un diodo de señal!
El 5,6 k resistencia en serie de tomé para que coincida con el valor de la fotorresistencia en luz moderada, puede medir la fotorresistencia y lo mismo, o simplemente use un resistor de un par de kOhm. El voltaje que sale del divisor del voltaje es 5.1V*5.6k/(5.6k+R(sensor)). Habrá un valor constante, basado en la cantidad de luz ambiental, con una ondulación en la parte superior se basa en la cantidad de cambio de la luz.
Sesgo de
Queremos centrar la señal desde el sensor de luz alrededor de 2.5V, por lo que podemos ampliarlo máximo posible antes de que llegue a 0V o 5V. Las resistencias de dos de 10 k en el circuito de Bias generan 2.5V y amplificador operacional conectado como se muestra neutraliza la señal hacer constante independientemente de lo que está conectado a los 2.5V. Los op-amperios en el sesgo y los circuitos de preamplificación son cada mitad de un MC1458 dual op-amp.
Preamplificador de
El condensador 10u permite un meneo AC pasen pero quita el nivel DC nominal y 10 resistencia k conectado al circuito de bias restablece el nivel de DC a 2.5V. Amplificador operacional configurado como se muestra con el resistor de 100k y 1 k amplifica la señal (100k+1k)/(1k) o 101. Probablemente no necesitamos tanta ganancia, usted puede probar el circuito con una resistencia menor en lugar de 100 k y ver si te gusta cómo suena.
Oscilador de
Esto utiliza un LM555 vieja buena para hacer una onda cuadrada. La frecuencia nominal se establece por la resistencia de 5,6 k y 33 k y el condensador según la fórmula f=1.44/((5.6k+2*33k)*1u) de 1u = 20 Hz. oscilaciones desde el preamplificador modulan la frecuencia que el LM555 salidas del pin 3. Puede tratar de cambiar las resistencias y ver que te parece.
Volumen
Desea utilizar un pote logarítmico de 1 M aquí. Simplemente, esto reduce la amplitud de la señal deseada.
Amplificador de potencia
Esto tiene muchas partes, por lo veremos con más profundidad en el siguiente paso.
