ATTiny85 conecta con pantalla OLED de I2C - grandes cosas puede ser pequeño (1 / 3 paso)

Paso 1: La Junta de soldadura

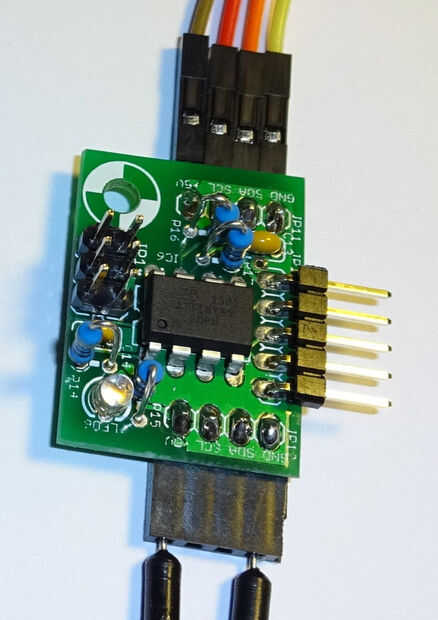

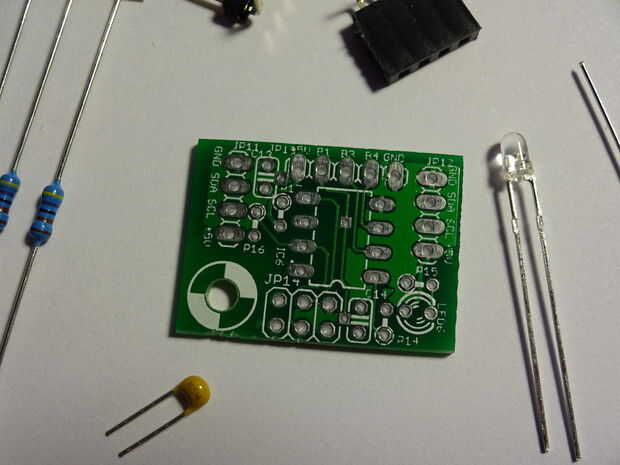

La CoPiino conectable BrainZ viene como kit de soldadura. Así que hay algunos de soldadura. Todas las piezas son por-agujero y pueden soldar old fashioned con soldador.

Volumen de suministro:

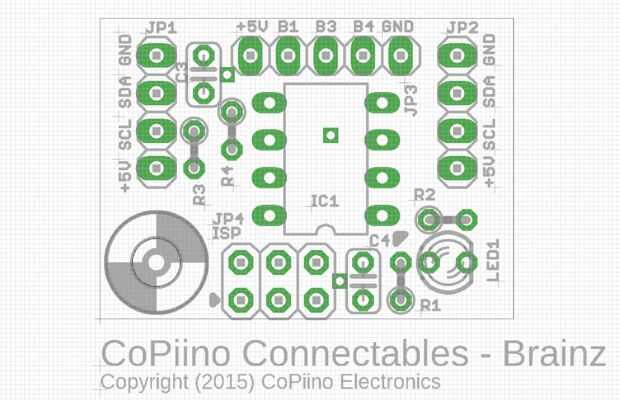

  • 21x28mm PCB con agujero de fijación M3
  • 1 x ATTiny85-20PU
  • 1 x LED amarillo de 3mm
  • 1 x resistencia de 1k
  • 3 x resistencias 4,7 k
  • 2 x condensadores de 100nF
  • 1 x Jefe del pin de ángulo de 1 x 4
  • 1 x Jefe del pin de ángulo de 1 x 5
  • 1 x cabecera recta
  • 2 x 3 (AVR ISP)
  • 1 x enchufe en ángulo 1 x 4

Me tomó 20 minutos para todas las partes de la soldadura.
