ATTiny85 conecta con pantalla OLED de I2C - grandes cosas puede ser pequeño (2 / 3 paso)

Paso 2: Programación del BrainZ conectable CoPiino

Este paso es bastante adelante. A este paso se adjunta el código fuente necesario. Deben extraerse todos los archivos.

Archivos incluidos son

  • ATTiny_OLED_Bouncing_Ball.ino
  • SSD1306_minimal.cpp
  • SSD1306_minimal.h
  • TinyWireM.cpp
  • TinyWireM.h
  • USI_TWI_Master.cpp
  • USI_TWI_Master.h

1. con el IDE de Arduino abrimos el ATTiny_OLED_Bouncing_Ball.ino

2. necesitamos utilizar el menú "Dibujo" - "añadir archivo... "y todos los demás archivos uno por uno

3. Conecte el BrainZ conectable CoPiino el USBasp (ver notas abajo)

4. Conecte el USBasp preferentemente a un concentrador USB

5. Arduino IDE: compilar y subir

6. Compruebe para la carga completa

7. desconectar el USB

8. hecho

Notas:

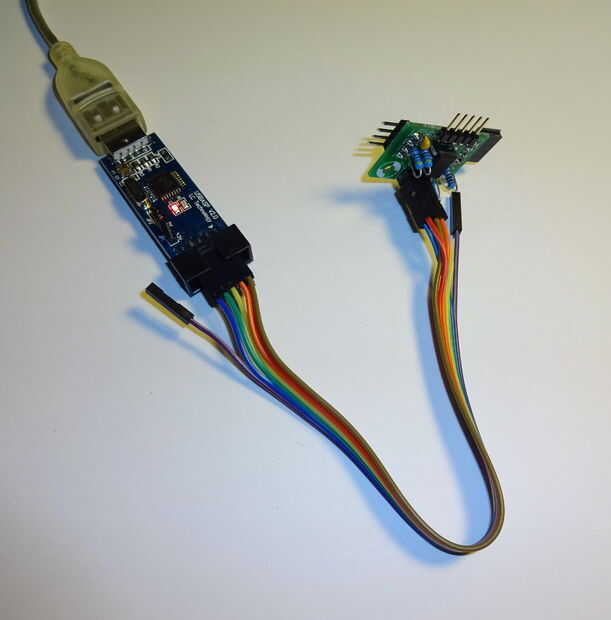

Para conectar el USBasp el BrainZ conectable CoPiino aplicamos estas conexiones pin

ISP10PIN para ISP6PIN

PIN 9 a 1 [MISO]

Pin 2 a 2 [VCC]

PIN 7 a 3 [SCK]

Pin 1 a 4 [MOSI]

Pin 5 a 5 [RST]

Pin 2 a 6 [GND]
