Atari SX2600 - una consola de emulación bastante completa de Atari 2600 (10 / 14 paso)

Paso 10: Cartucho puerto rediseño.

Buildout de ranura de cartucho:

Una de las cosas agradables sobre una ranura de cartucho de Atari es está lleno de pins! Tantos que uno puede hacer un montón de cosas con él. En mi caso, fui con un USB basado en prueba de concepto y crearon un solo cartucho "De expansión de memoria" (su una unidad), aunque es posible utilizar la ranura para un poco más si lo desea. O podría dejar este paso. Su elección.

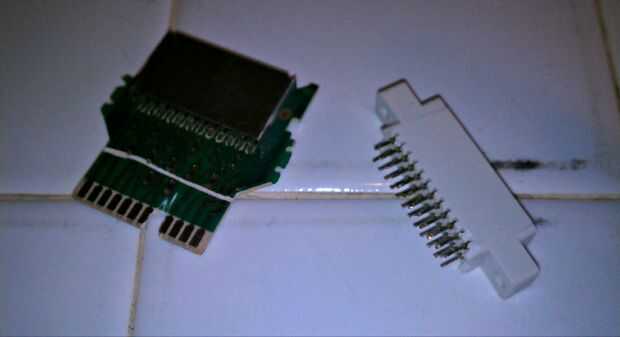

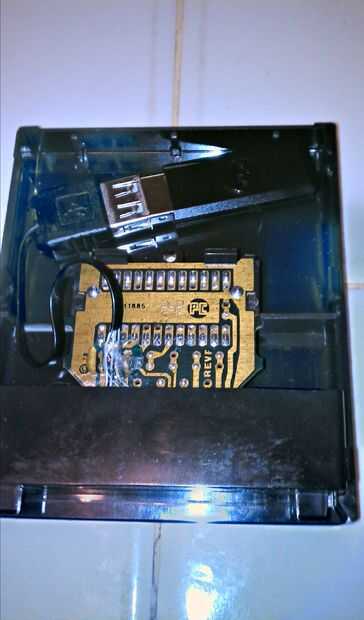

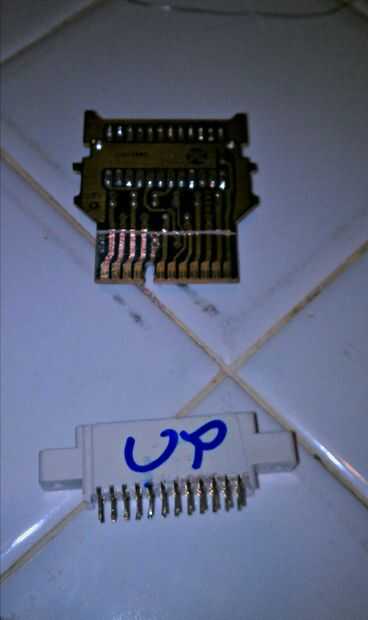

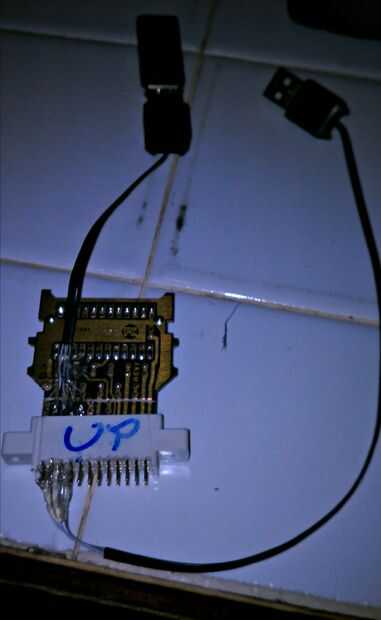

Lo primero que hice fue desmanteló un cartucho Pac Man frito y cortar los rastros que conducen a la viruta. Yo entonces 'afinado' el borde de la tarjeta y la ranura por cortar una cuña en el borde de la tarjeta y enchufar la ubicación correspondiente en la ranura. una vez afinado, tomé un pequeño cable USB, cortarlo y soldar una mitad en el borde de la tarjeta y el otro en la ranura. Luego conectarse una unidad de la conexión USB en el carro, hice una prueba rápida y luego atornillar el conector en la parte posterior de la cubierta del cartucho. También fui a http://www.labelmaker2600.com/ y diseñó un elegante nuevo sello 'retro' para el cartucho sólo para el SX2600.
