Paso 13: Rediseño de paleta.
Como he mencionado anteriormente, en lugar de utilizar un adaptador más caro de 2600 paddle, decidí rehacer las paletas en dispositivos USB usando un ratón óptico barato.

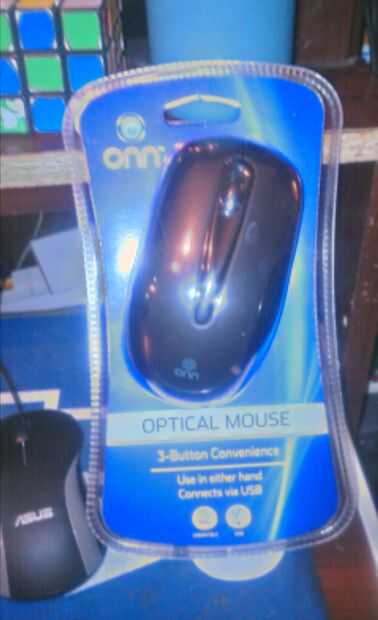

Walmart vende un ratón óptico de Onn por unos 8 dólares, sin embargo, no me gusta el cable que viene con él. Así que, vamos a mejorarlo.

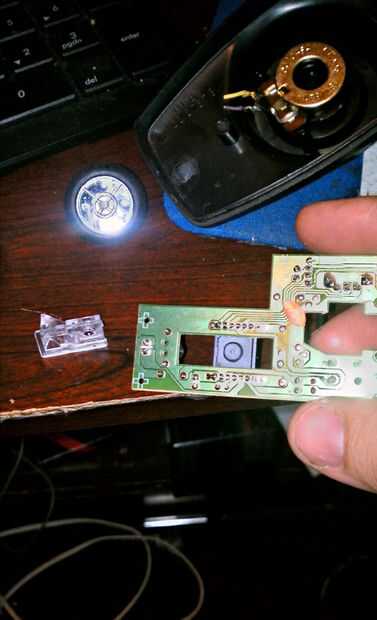

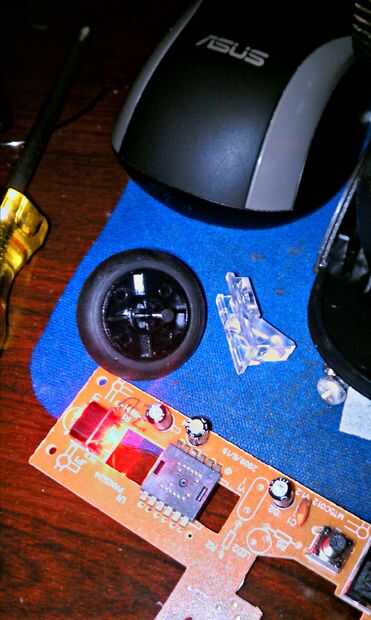

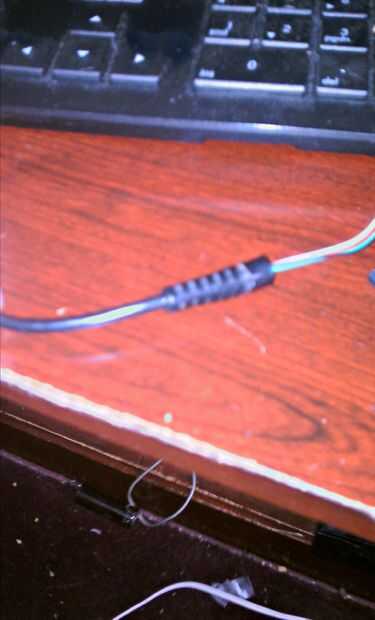

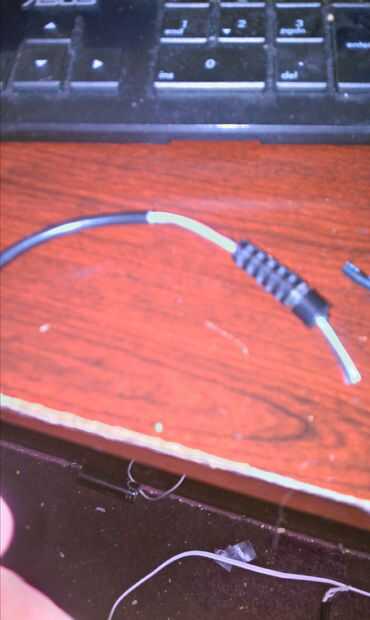

Completamente desmontar el ratón, hasta la placa base y mezclar todo excepto la lente plástico transparente que se centra el LED correctamente. Tienes pegar en su lugar en la placa principal del mouse ya que hay no más cualquier apoyo. Una vez desmontado, (si lo desea) desoldar el cable de ratón existente y reemplazarlo con uno más largo y más durable. Fui con un cable de impresora USB común. Sólo una cuestión de cortar el extremo cuadrado del USB. Una vez que se quita al final tira aproximadamente seis pulgadas de alambre. A continuación, desmontar una paleta, desconecte su cable y corte el refuerzo de hilos de caucho que encaje en la parte posterior de la paleta. Limpie hacia fuera y trabajarlo poco a poco sobre el extremo cortado del cable USB. Una vez que usted puede trabajar en, quitar, cubra el extremo del cable USB en pegamento y rápidamente gire la lengüeta en. Estará allí para siempre. Desoldar el soporte de la rueda de ratón desde el ratón ONN, su demasiado alto para caber en la caja de la paleta. Soldar el nuevo cable USB en el ratón y luego probarlo. Si usted puede conseguir movimiento fuera de él, que son buenos ir. Dejar de lado.

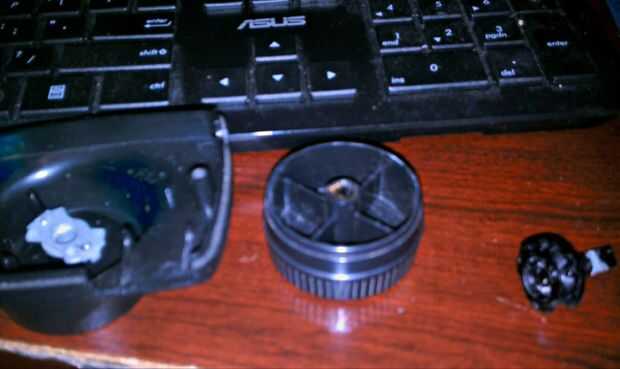

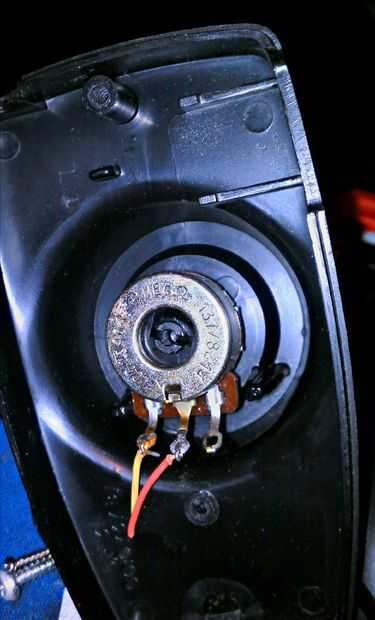

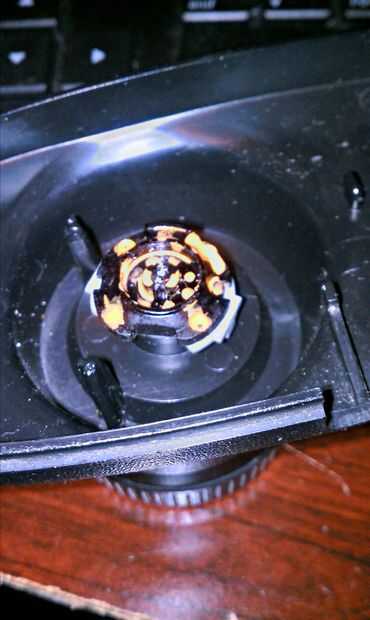

Luego necesitas completamente desmontar la pala, tire la perilla de giro, quite la contratuerca, luego retire el potenciómetro. Dentro de la cubierta de pádel, podrás ver un par de dientes de plástico que la pala gire demasiado lejos. Presione hasta que quede apagado.

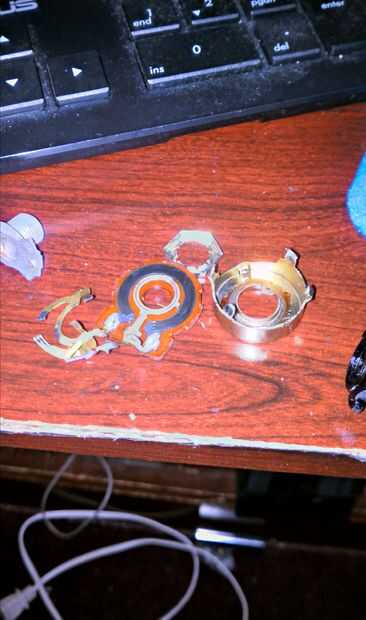

Conseguir una toalla de papel y desarmar el potenciómetro - está lleno de lubricante viejo que se pegue a cualquier cosa toques. en la parte inferior, encontrará unas pestañas metálicas que mantienen unida, enderezan, quite la carcasa y mantienen sólo la tuerca y la parte metálica roscada que tornillos de la locknot a la varilla de plástico negro que se conecta al mando de la pala. vas a tener que acortar la varilla de plástico de aproximadamente un octavo de pulgada. dividir el eje hacia abajo sobre un octavo más y cortar aproximadamente un octavo de final. prueba de ajuste montando la pieza roscada y la tuerca en la paleta, inserte el eje de la parte inferior y conectar el mando. Debe ajustarse firmemente bastante para dar cierta resistencia pero no a tambalear. Una vez que estés satisfecho con la sensación de la pala, quite el eje otra vez y conecte una pieza redonda de papel de aluminio en la parte inferior de la misma - he utilizado un trozo de adhesivo caliente. La calidad reflexiva funciona muy bien con un ratón óptico.

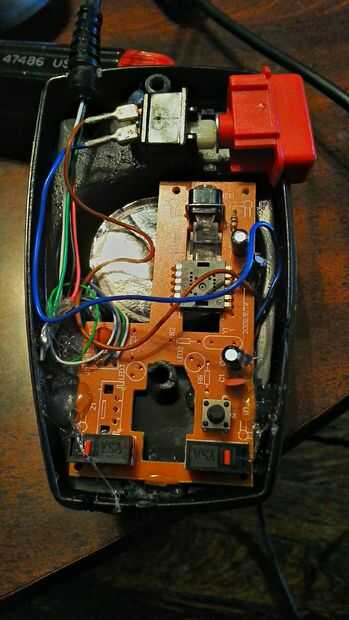

Soldar un par de cables de aproximadamente cuatro pulgadas de largo a uno de los tres botones, para ser utilizado para el botón de disparo. Utiliza el botón 3, pero más tarde aprendió que el emulador Stella no le gusta ese acuerdo - sin embargo lío está bien con él. Su elección. La soldadura de los cables del botón de disparo, coloque el mouse dentro de la vivienda de paddle y alinearlo. Una vez que usted da una prueba rápida, ponga unas gotas de pegamento caliente alrededor de la placa base del ratón para mantenerla en su lugar y atornille la paleta hacia atrás.
Si todo ha ido bien, ahora tienes un híbrido de la paleta y el ratón - el botón gira 360 grados y debido a la naturaleza óptica del ratón, el botón se enciende.
