Atari Punk Stick (3 / 6 paso)

Paso 3: Construir el circuito

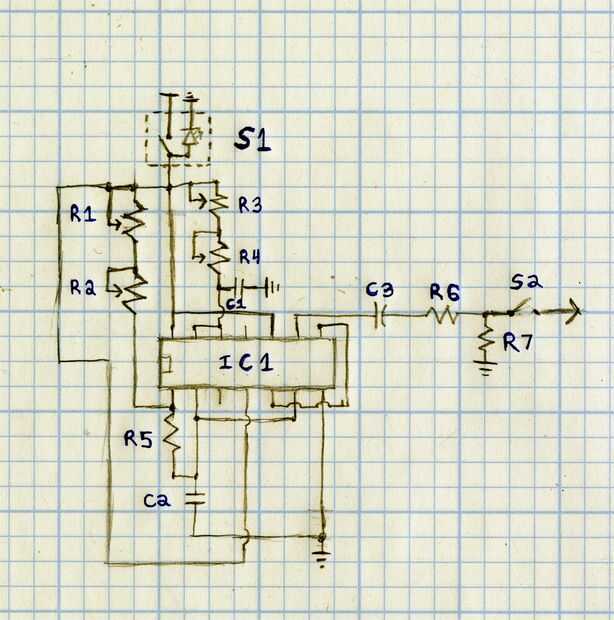

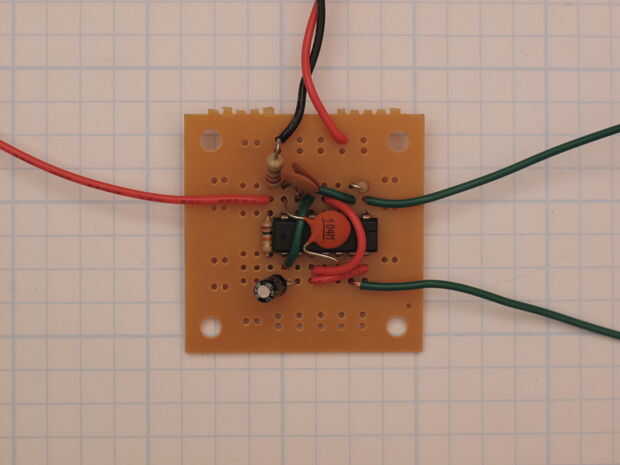

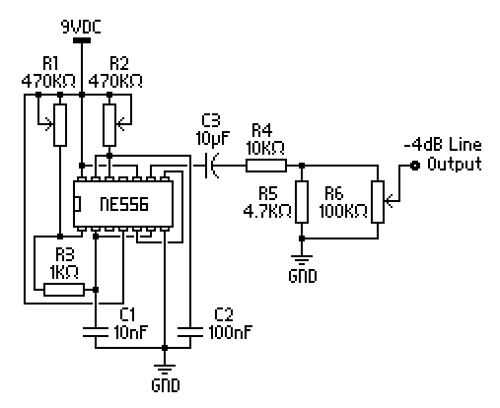

Siga el diagrama y armar su circuito de manera ordenada. Dependiendo de cuánto espacio tienes dentro de tu joystick que puede realmente necesita apretar cosas juntos, pero he encontrado que en la mayoría de los casos hay un montón de habitación. Tenga en cuenta S1, S2, R1, R2, R3 y R4 están montados en el caso del joystick y no en la placa de circuito.
