Paso 1: Haz un Joystick
Buscar y seleccionar un Joystick:

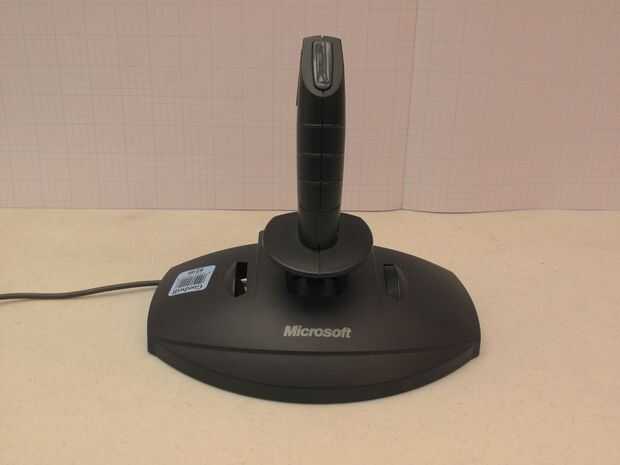

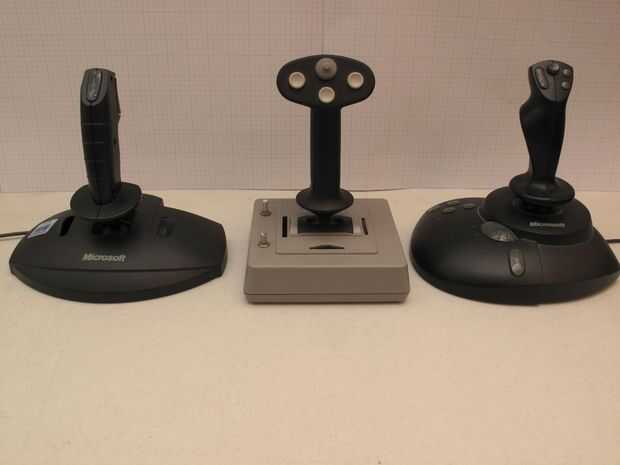

Encontrar un joystick ha sido bastante fácil en mi experiencia. Literalmente cada vez que he ido a Goodwill o Salvation Army ha habido al menos cinco. Generalmente son alrededor de tres dólares. Tenga en cuenta el más simple el joystick que es más fácil convertir. Algunas palancas de mando más complicados, como el de la derecha en la primera foto, realmente utilizan un sistema óptico y no potenciómetros para rastrear su posición. Esto puede ser ideal para un proyecto con integración de Arduino pero para los propósitos de este proyecto su lejano demasiado complicado. La forma cuadrada en el centro de la hace muy fácil de montar todo, pero tenía unos botones innecesarios. Para este Instructable que usando uno a la izquierda. Sólo tenía un botón que no Haz usado y aunque la geometría curvada un poco difícil de montar todo parece mucho más elegante.
Probar el Joystick:

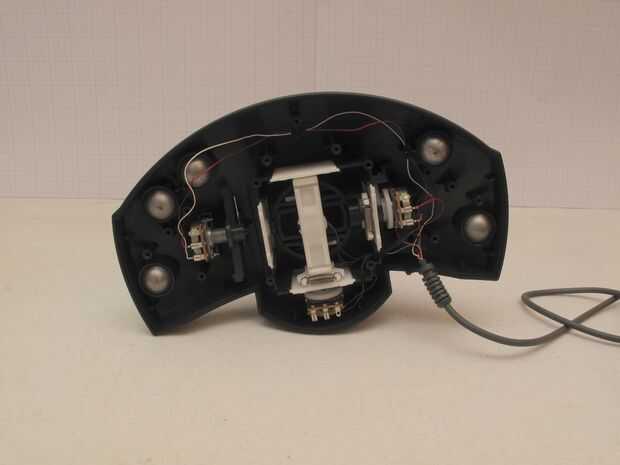

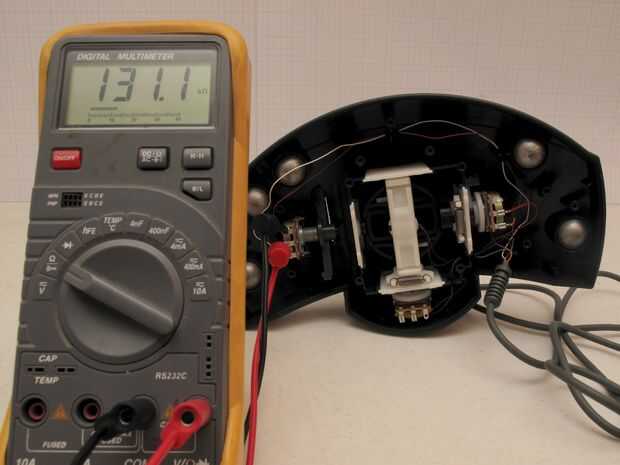

Una vez que tengas un joystick seleccionado tienes que abrirlo y maravillarse con su sencillez. Una vez que haya terminado de hacerlo, tienes que conectar un multímetro hasta cada uno de los dos potenciómetro que la columna de control (la parte del palo) se une a. Habrá un tercer potenciómetro no adjunto al palo que se tomarán después de, como no es necesario. Tienes que conectar un cable del multímetro a la pata central del potenciómetro y a cualquiera de las laterales (la polaridad no mater aquí ni tampoco que las piernas de lado). Hasta ahora cada joystick tengo dissectedhas utiliza un potenciómetro ohm de 130K para ambos ejes pero vale la pena probar para asegurarse de que. Una vez que haya determinado el valor que vas a querer recordarlo porque lo usará para determinar el valor de un segundo conjunto de potenciómetros que se agregará.
Determinar que los cables que son:
Parte de esta construcción implica el uso de que interruptor de gatillo o inicial "fuego" como una especie de llave para la consola de punk. Puesto que hay dos interruptores en el joystick y solo nos falta uno que queremos determinar que dos de los tres cables que van en el palillo sí mismo necesitaremos utilizar el gatillo (mi palo sólo tenía 3 cables aunque si su palo tiene más botones probablemente tendrá más alambres).

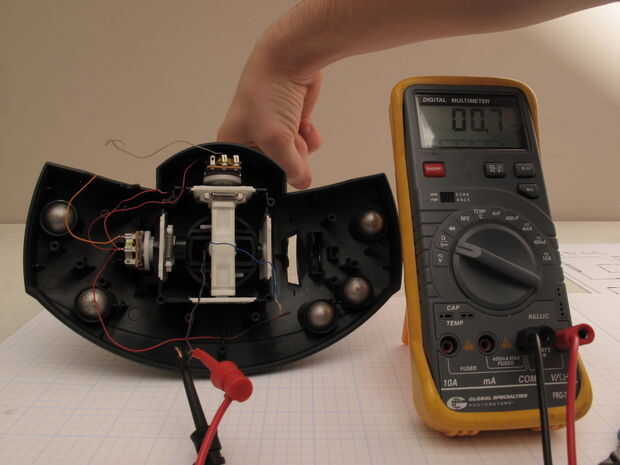

Como tienes tu multímetro out que usted puede también fijar hasta hacer una prueba de continuidad y hacen ahora. Conectar un cable del probador de continuidad hasta el cable negro y el otro cable a cualquiera de los restantes cables y presionar el botón que desea utilizar, si el multímetro emite un pitido, se enciende o lo hace suyo lo hace, usted ha encontrado la combinación de cables se utiliza para el interruptor. Si no, mantener enganchándola hasta los diferentes cables hasta que lo hace.
