Atari Punk Console - tinta conductora & tu cuerpo (1 / 12 paso)

Paso 1: Almohadilla tiempo!

Si ya han construido un circuito de Atari Punk, hay una buena posibilidad de simplemente construir las almohadillas conductoras y conectar en lugar de uno de sus potenciómetros.

Si no han construido un circuito de Atari Punk, este es un primer paso!

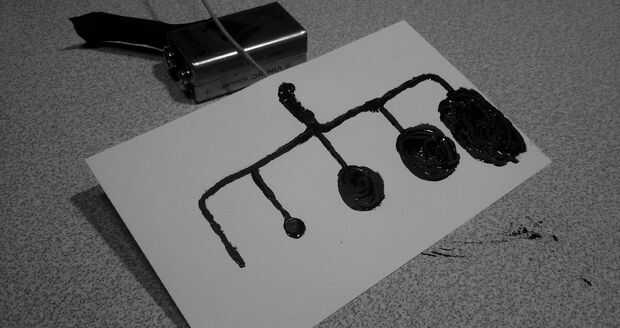

Estos pads se pueden usar para otras conexiones de baja tensión a interesante afectan, es decir: LED dimmer, analógica entrada de un Arduino, etc..

Recoger sus herramientas y materiales:
2 x 3 x 5" tarjetas, o algo similar.
2 x Super largo cables 22awg, entre 6 y 12" de longitud
Tachuela
Peladores de alambre
Pintura/tinta conductora desnuda

A) tira cerca de 1/4" de uno de los extremos de ambos cables sus super largos.

B) tira a 1/2" el otro extremo de los cables super largos.

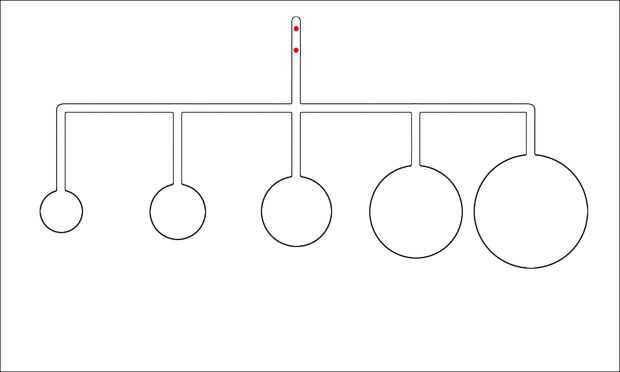

C) Utilice la tachuela para poner dos orificios hacia la parte superior central de la tarjeta de índice. Ver los dos puntos rojos en la segunda imagen. Los agujeros deben ser aproximadamente un cuarto de pulgada una de otra. Puede usar esta imagen como una plantilla para imprimir y papel de impresora estándar es un poco demasiado fina para la comodidad en este proyecto.

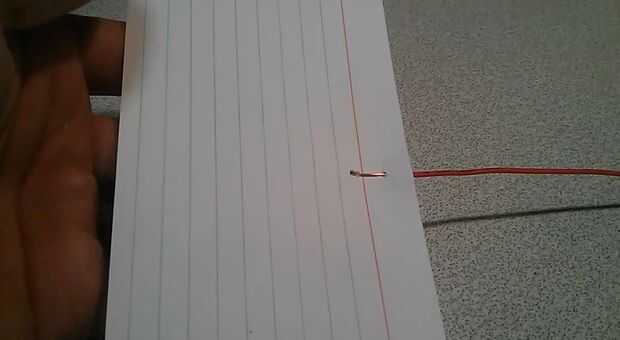

D) Coloque el extremo de 1/2" de uno de los cables a través de los agujeros de una de tus cartas. El lado de la tarjeta que nos va cubriendo con la tinta conductora debe tener la sección media de la muestra de alambre. Ver la tercera imagen de referencia.

E) Repita los pasos C y D en otra tarjeta.

Continuar con el siguiente paso!
