Aspa del ventilador de cartón (2 / 11 paso)

Paso 2: Diseño de las cuchillas

En mi caso, experimenté con diseños de ventilador diferente para ver que se iba a producir el viento más.

Representados son 4 álabes de prototipo.

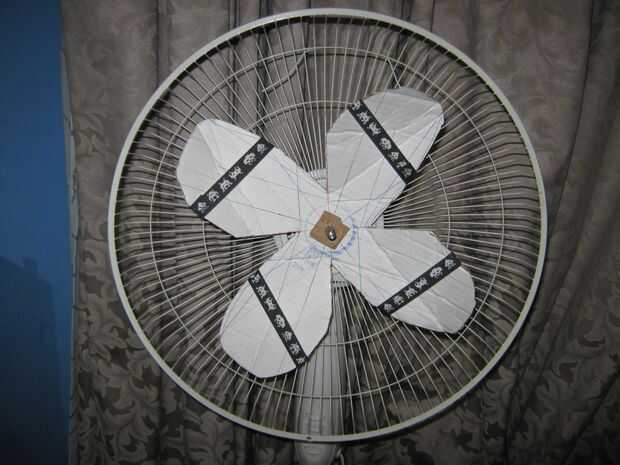

  1. Este módulo 4, uno fue mi 1 º intento de hacer una aspa del ventilador de cartón. (la cinta es para mantener las cuchillas a un ángulo óptimo) Empezó con un pedazo de cartulina del mismo tamaño que la hoja final circular muy grande, dibujó las líneas guía perpendiculares y cortar 4 ranuras en las líneas, los sectores de flexión. Inicialmente, las aspas del ventilador gira lentamente y apenas soplaron el aire. Corte las esquinas afiladas rindió el resultado final en la foto, que sopló el aire más que antes. Por desgracia también fue un poco tambaleante.
  2. Lo mismo que una hoja de 4, sólo con 8 láminas. Flujo de aire fue ligeramente menor que el 4-blader. También se ve como una flor.

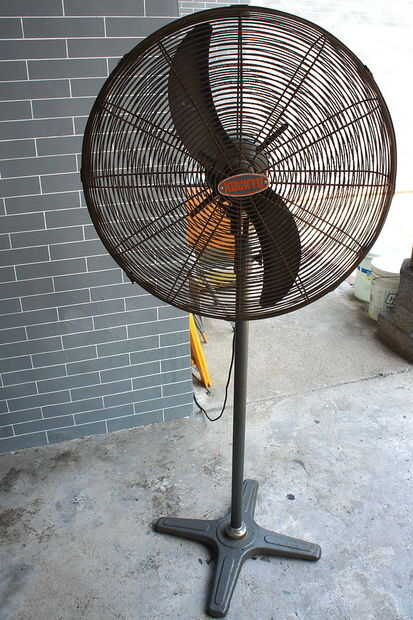

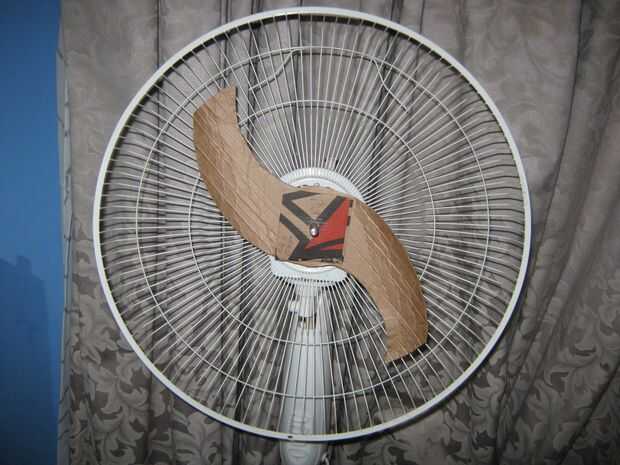

  3. Un prototipo de módulo 2. La idea vino de los diseños de la lámina de algunos ventiladores industriales. Aunque un poco ruidoso, era sorprendentemente capaz de crear fuertes vientos. No demasiado malo para algo hecho a mano desde el lado de una caja de pizza.
  4. Una refinada versión del prototipo, dibujada con una regla, compás y transportador de dibujo. (No hechos de al lado de una caja de pizza esta vez.) El diseño final se basa en este prototipo.

Desde mi experiencia parece que con un motor que ya es débil, el menos el número de hojas, más fuerte el viento producido.
