Aspa del ventilador de cartón (7 / 11 paso)

Paso 7: Perfore los agujeros y corte ranuras

Ahora tenemos que encontrar una manera de perforar los agujeros en la hoja, por lo que puede deslizar fácilmente sobre el eje del motor.

Aquí está el método que utiliza:

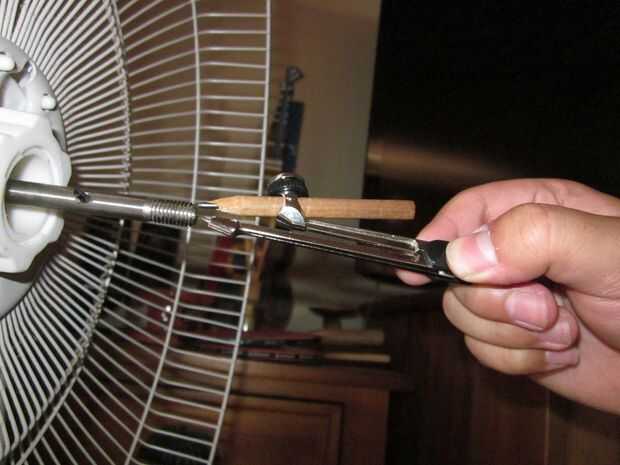

  1. Medir el radio del eje del motor.

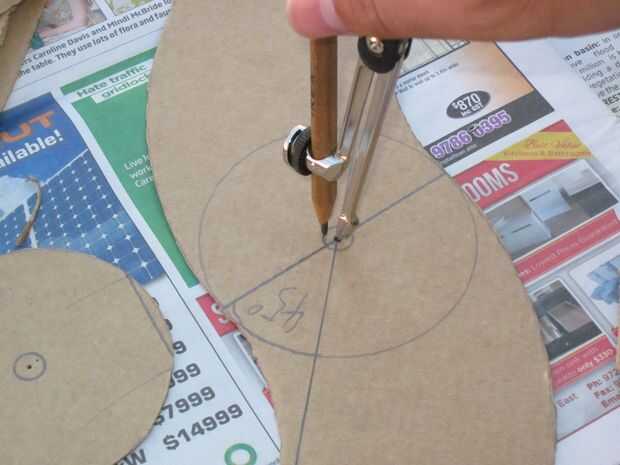

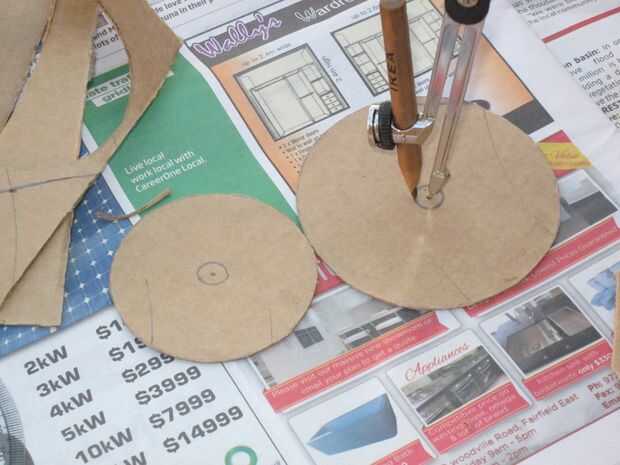

  2. Usando esta medida, dibuja pequeños círculos en el centro de las 2 piezas circulares y la hoja principal.

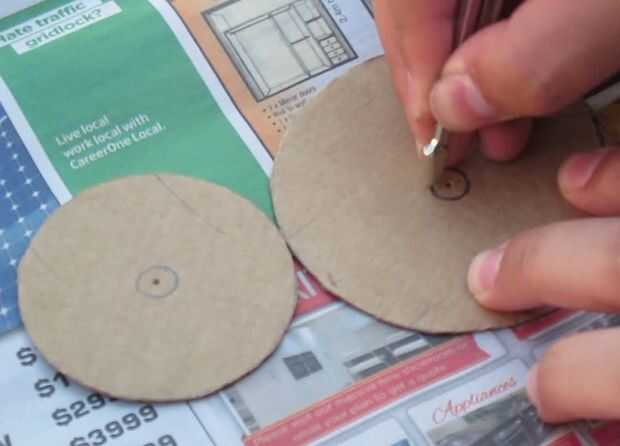

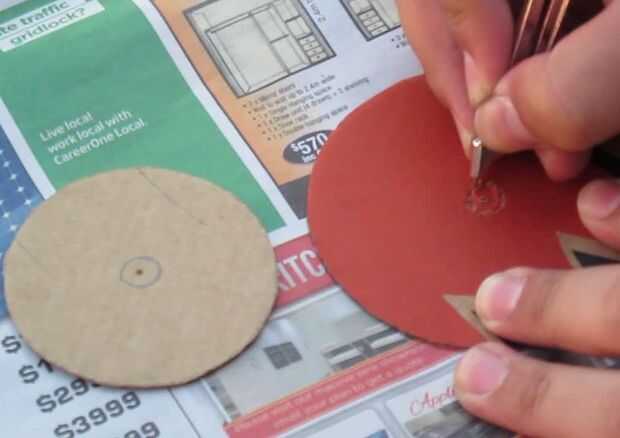

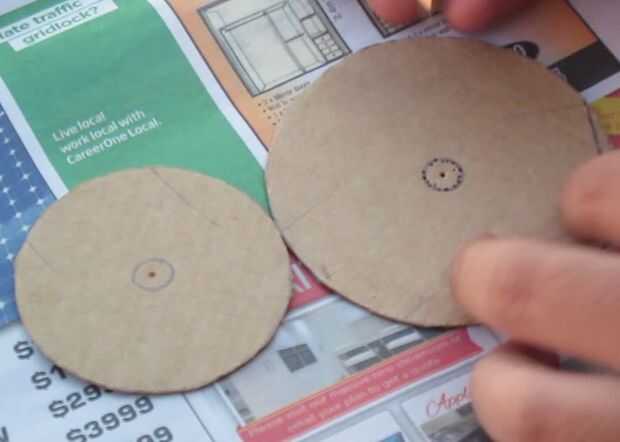

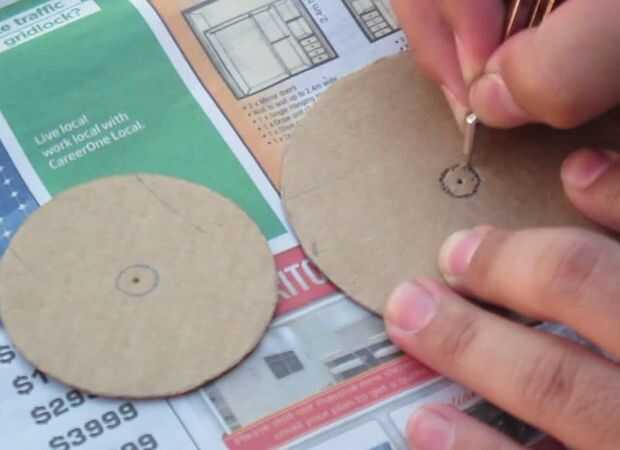

  3. Utilizando la aguja de su brújula de dibuja, empujar a través de una de las piezas circulares en varios puntos en el mini círculo que acaba de trazar.
  4. Lágrima a través de los agujeros con la aguja.
  5. Voltee y repita los pasos 3-4.

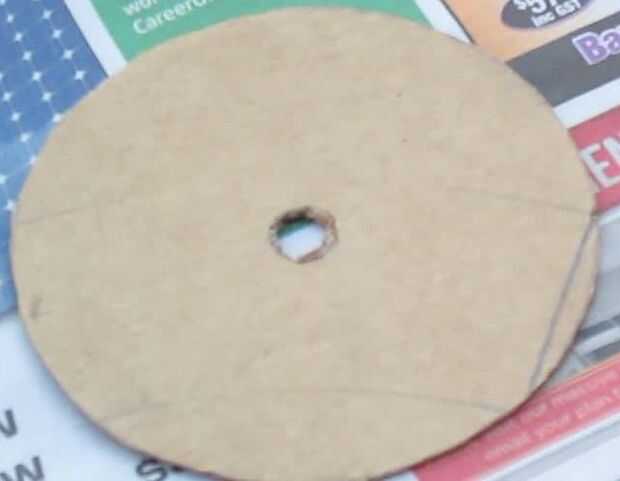

  6. Empuje hacia fuera el círculo pequeño no deseado, y se forma el agujero!
  7. Repita los pasos 3-6 para la otra pieza circular y las aspas del ventilador principal.

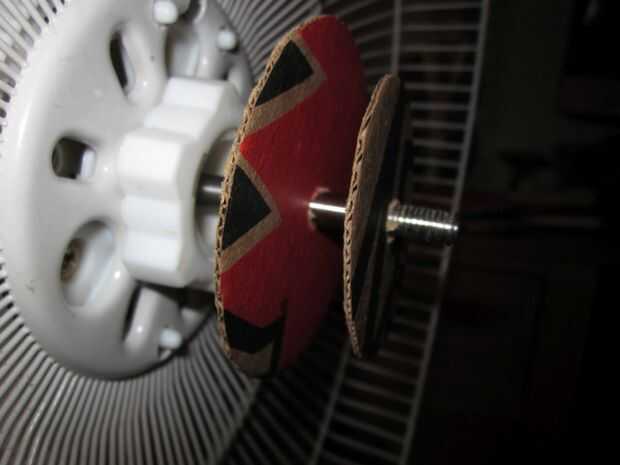

  8. Puede introducirlo en el eje del motor para comprobar si se ajusta muy bien.

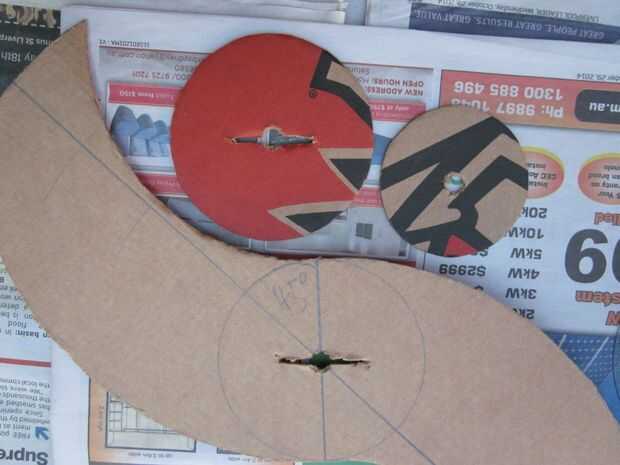

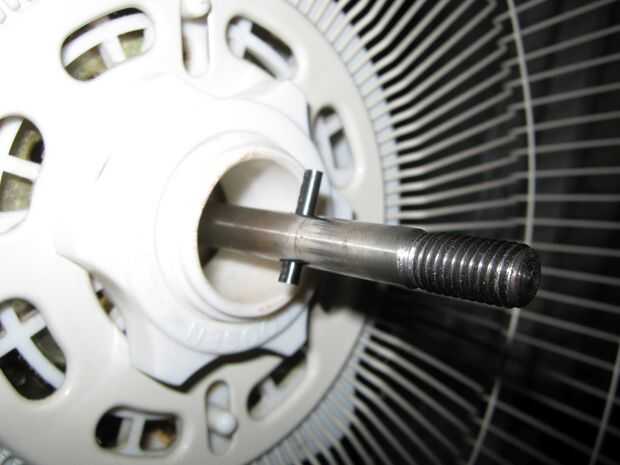

  9. Para la hoja activa con el perno en el eje del motor, cortar 2 ranuras uno frente a otro en la pieza circular más grande, así como las aspas del ventilador principal.
