Asistente Personal de Raspberri. (3 / 7 paso)

Paso 3: Configuración del hardware.

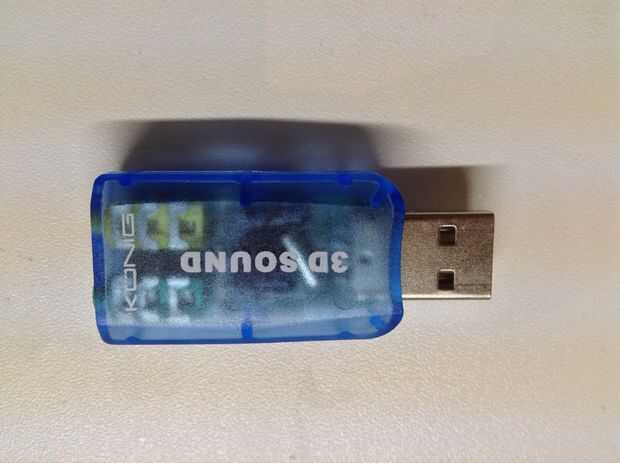

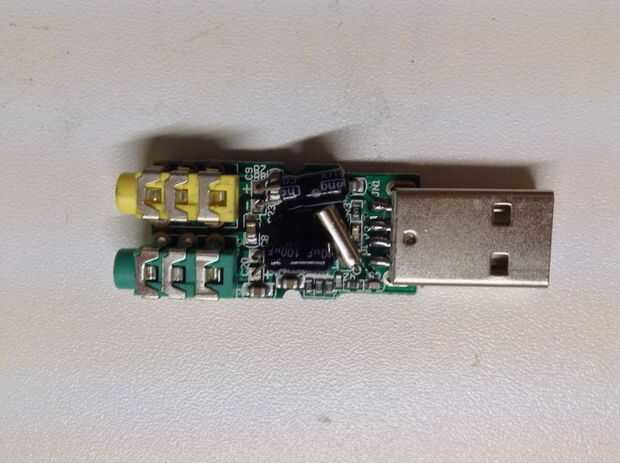

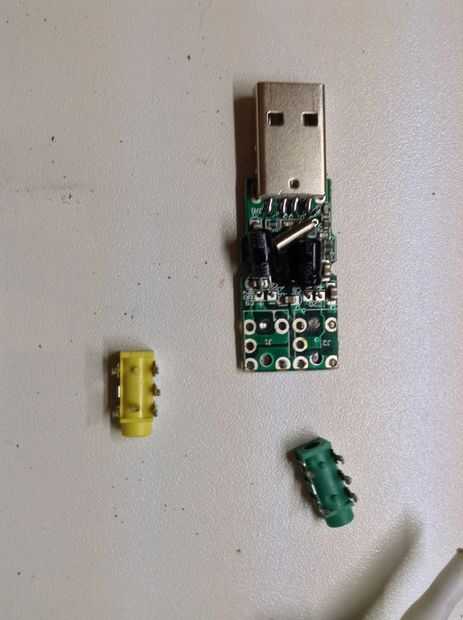

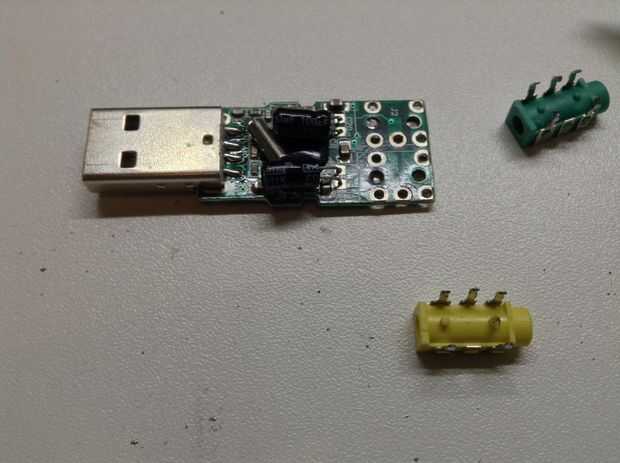

Dentro de la llamada del interfono, no hay suficiente espacio para ocultar todo, cuando la instalación completa se realiza con conectores para conectar el audio. Así que para solucionar este problema, abrió la caja de plástico de la tarjeta de sonido USB y desoldar los conectores. Entonces había suelda los cables a los puntos donde estaban los conectores. La conexión de estos cables se discutirá más adelante en este paso.

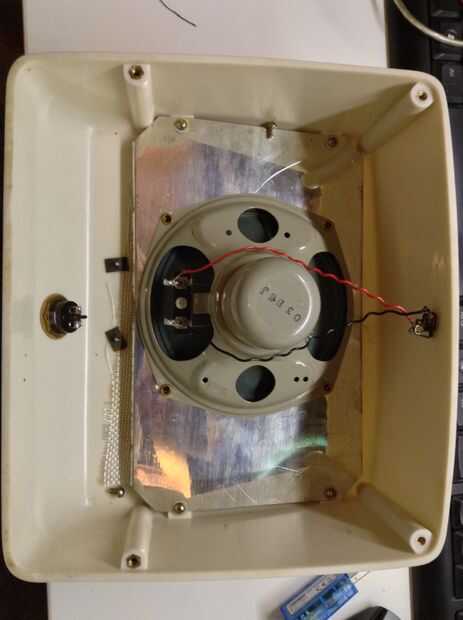

Porteros más utilizan el altavoz como micrófono. Por lo que esto significa que tenemos que idear un método para conectar el mismo altavoz a la salida y la entrada de micrófono de la tarjeta de sonido USB. Hay un botón en la parte delantera que se utilizó originalmente para cambiar entre escuchar y hablar, por lo que puede ser de utilidad para nosotros.

Tiene que ser dijo que no quería cambiar nada en el exterior del intercomunicador ya que es algo bueno en perfectas condiciones. Perforación de agujeros en él no era ninguna opción. De lo contrario podría simplemente han añadí un DPDT interruptor para cambiar entre la entrada y salida. Así que tuve que encontrar el método más simple siguiente.

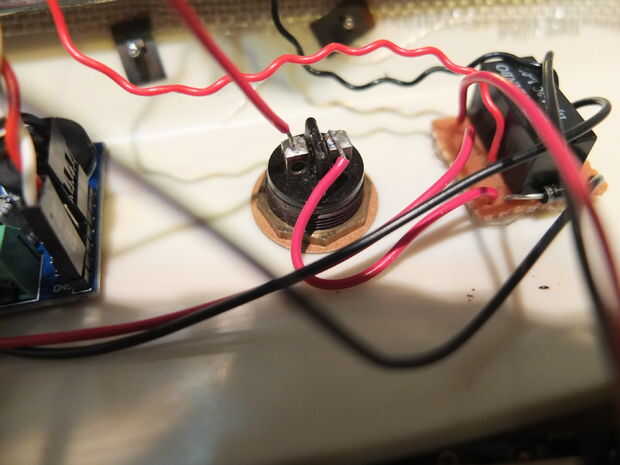

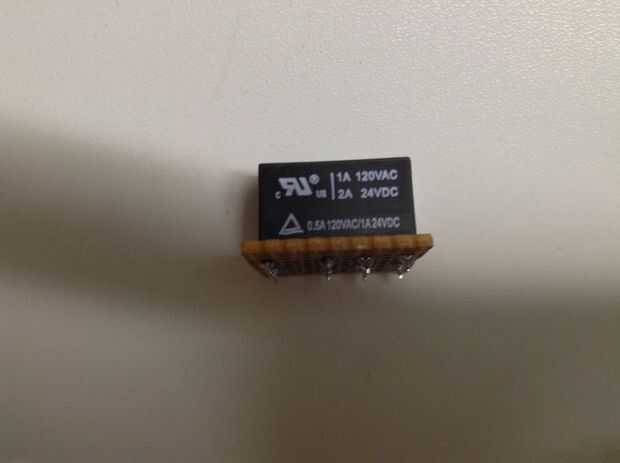

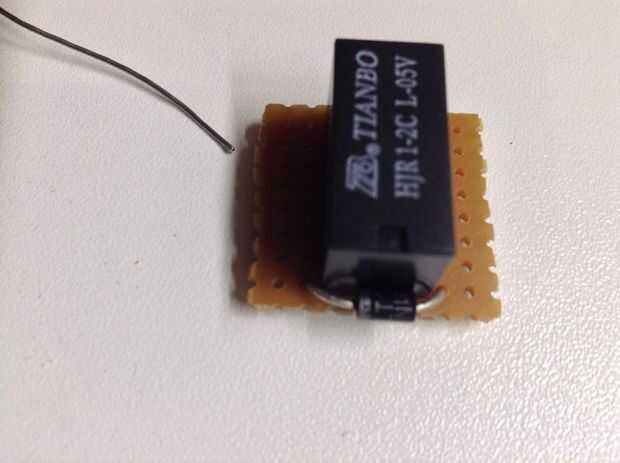

Esto es donde el relais DPDT de 5V. Podemos utilizar el botón del intercomunicador para cambiarlo. Para ello, conectamos 5V para el pulsador y el segundo cable del botón va a un lado de la bobina del relé. Al otro lado de la bobina va directamente a tierra. Así que cuando usted presiona el botón, se activa la bobina y el relé. Es una buena práctica añadir un diodo en la dirección opuesta en los 2 pines de la bobina.

El centro-pins de los relés DPDT están conectado con el + y - del altavoz. Los pines (normalmente abierto) NO están conectados a la entrada de micrófono de la tarjeta de sonido USB. Los pernos de NC (normalmente cerrado) necesitan estar conectado a la salida de la tarjeta de sonido. Pero la señal de salida no es lo bastante fuerte como para que el altavoz así que tenemos que poner un amplificador entre ellos.

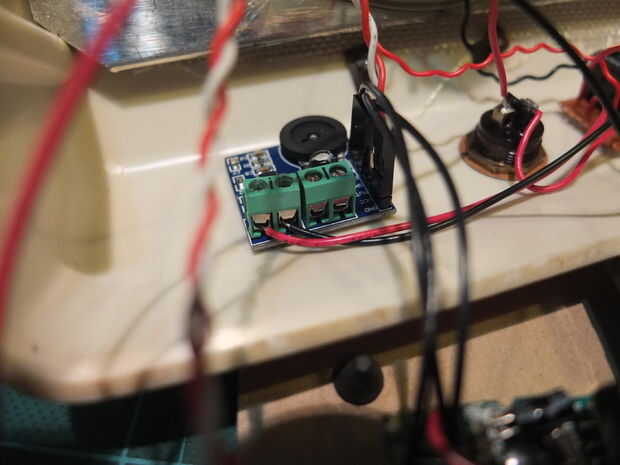

El amplificador que utiliza, es muy simple conectar. Todo está claramente marcada en la placa. Conectar al pin de 5V a 5V y el pin GND a GND y tienen poder. Luego conecte la salida y la tierra de la tarjeta de sonido al Rin y GND y conectarse los pines NC del relé R + y R.

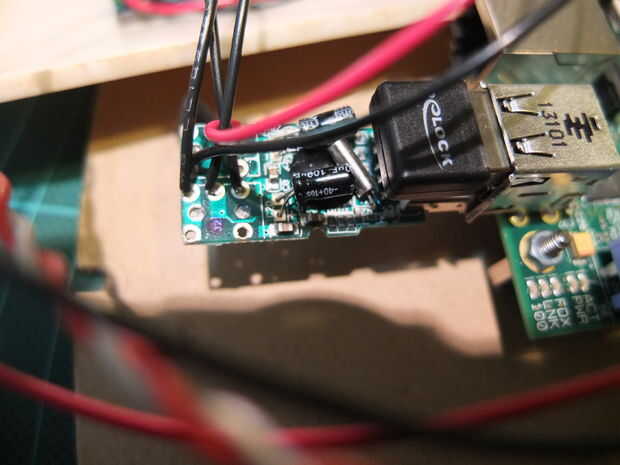

Cuando esto se hace, todo lo puede colocar en el caso. Conecte la tarjeta de sonido a la pi.

No es una buena idea para tratar de todo, desde el frambuesa pi de la energía. Así que encontré un 5V 3A adaptador de pared para este proyecto. Me corte del conector y todo dentro había conectada a él. Para ello tuve que cortar un cable USB. Me permitió conectar con el pi sin tener que desoldar el conector USB incorporado.

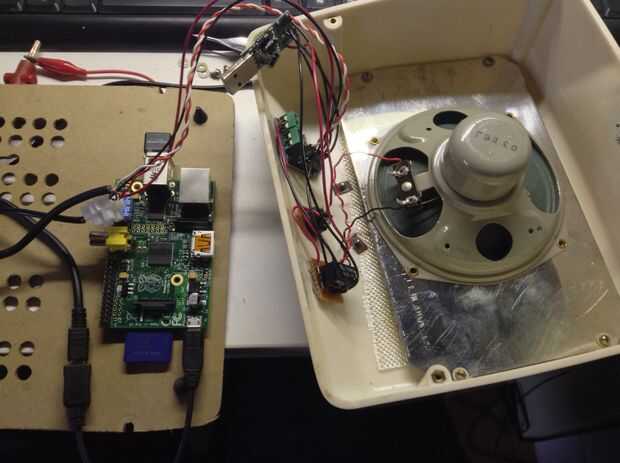

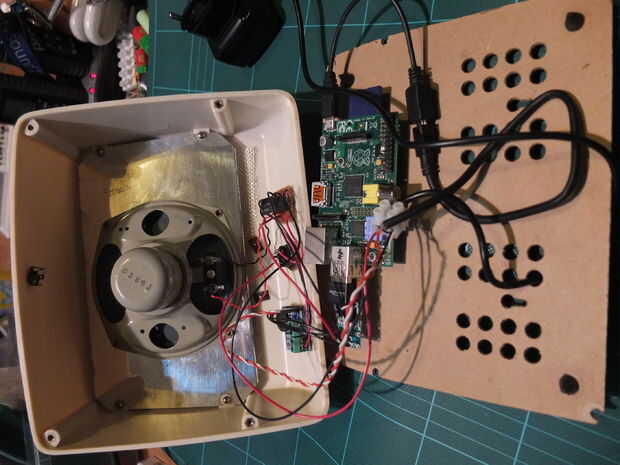

Cuando todo está conectado de esta manera, se configura su hardware y puede cerrar el caso.
