Asamblea de la Trinidad (1 / 20 paso)

Paso 1: Colocación de resistencias

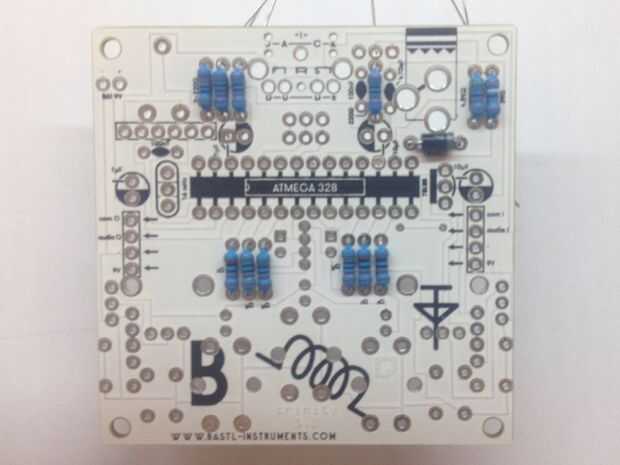

En primer lugar, permite la soldadura de todos los componentes en el lado de componentes del PCB.

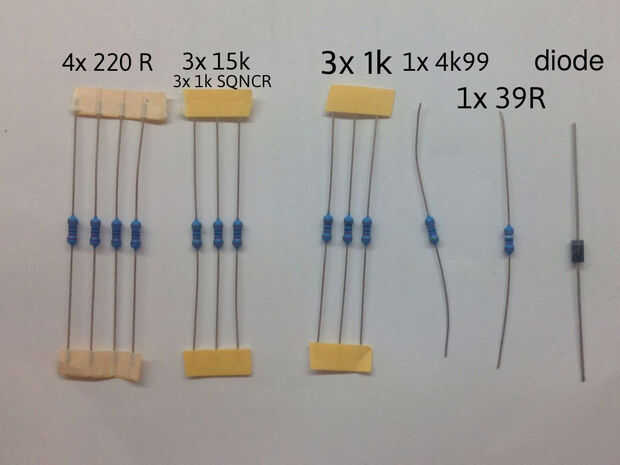

Diferentes ranuras de resistores tienen valores de resistencia diferentes. Leer las rayas de color o los valores, mida con el multímetro.

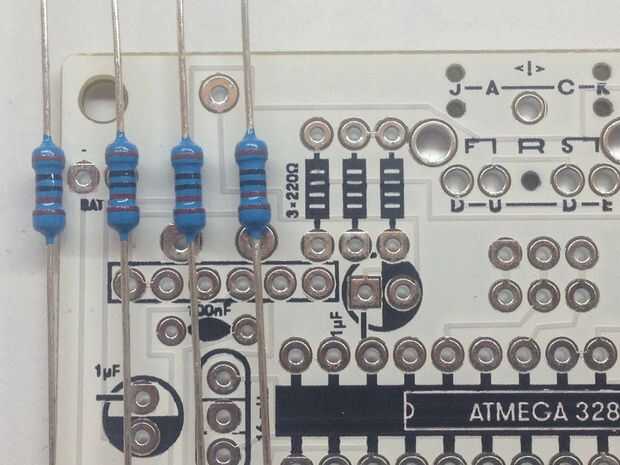

- 4 x 220R – rojo rojo marrón (a bordo v1.1 tres de estos 220R están etiquetados como zOhm)

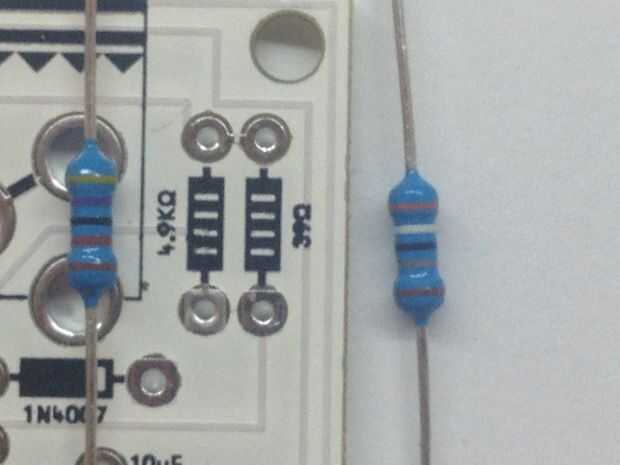

- K 1 x 4.9 – amarillo marrón blanco blanco (4.7 k tambien funciona violeta amarillo rojo)

- 1 x 39R -naranja blanco negro

! ¡Ten cuidado!

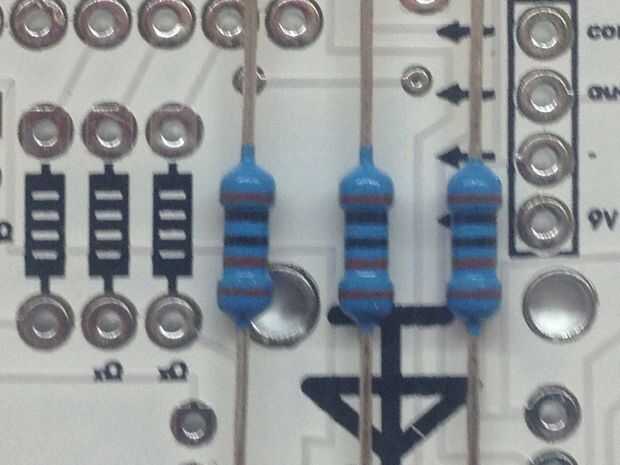

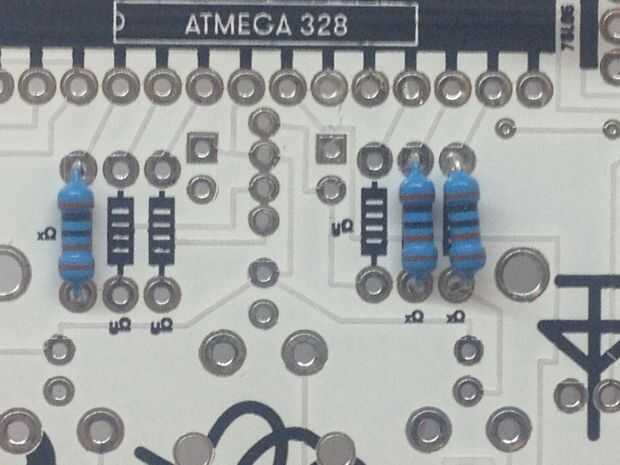

-3 x xOhm son 1 K (marrón negro rojo)! Atentamente la Junta!

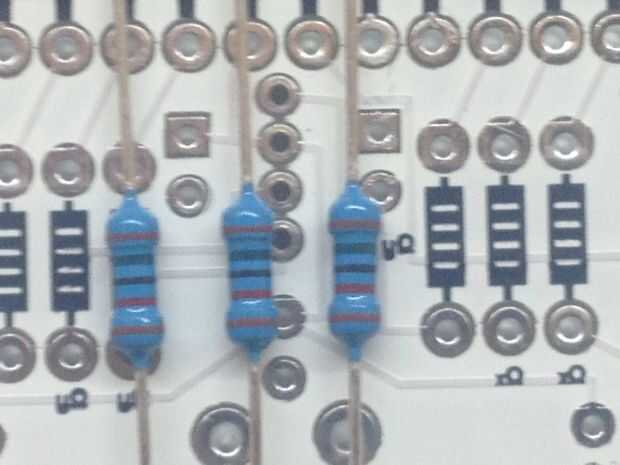

-3 x yOhm son 15 K (marrón naranja verde) pero en SQNCR 1 K (marrón negro rojo)!
