Paso 6: Más engranajes

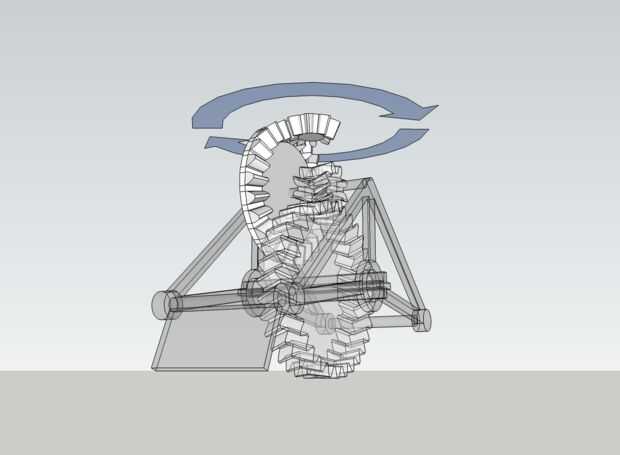

Tenemos un juego más de engranajes para crear, y es un poco más difícil. Este es el par de engranajes cónicos en la parte superior que la transferencia de rotación del eje vertical de la turbina al eje horizontal de los engranajes. Además, también queremos que este par de engranaje a.

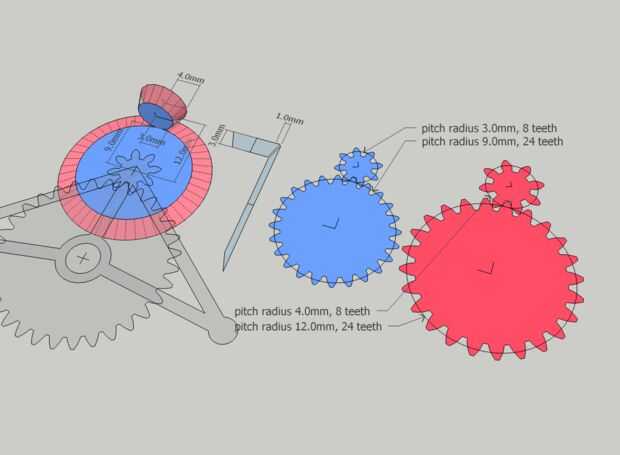

Para modelar esto debemos tener en cuenta los engranajes bisel como 2 pares de perfiles de engranajes, un par en el exterior (rojo), pareja en el interior (azul). Empezar por modelar un par de conos truncados que, cuando se ponen juntas, forman un ángulo recto. Los radios de los círculos en la parte superior e inferior de los conos serán los radios de paso de nuestros engranajes (interior 3 mm: 9mm, fuera de 4:00 mm), y el plano inclinado compartido donde los 2 engranajes de acoplamiento.
Vamos a utilizar un paso abajo cociente de 1:3 esta vez, debido a la restricción de tamaño en el engranaje más grande desde donde se sienta en el árbol. Junto con los engranajes del paso anterior, tenemos un general paso 1:12, dar 12 revoluciones de la turbina a 1 revolución del eje impulsor Strandbeest. El número de dientes y de paso radios seguirá la relación 1:3 - (8:24 dientes, dentro de 3 mm: 9 mm, fuera de 4:00 mm), y otra vez utilizaremos 25deg para el ángulo de presión.

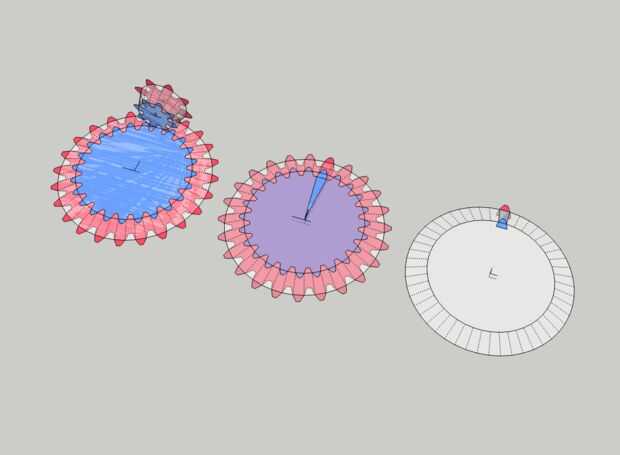

Tomar los perfiles de engranajes y los ponen en nuestros 2 conos truncados. Entonces, para nuestro equipo mayor, separen el 1 engranaje diente cada uno de los perfiles interiores y exteriores.

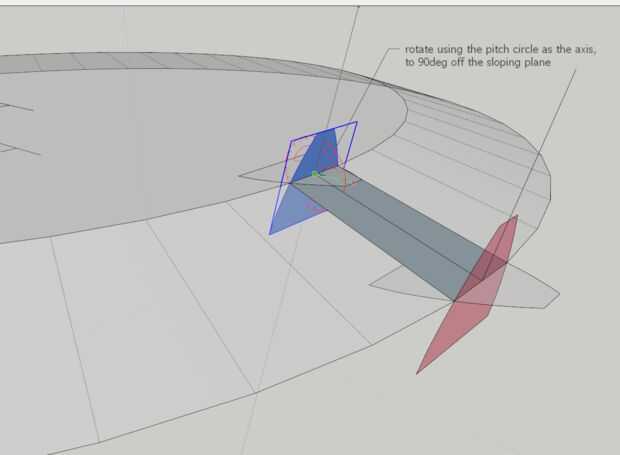

Ambos perfiles del diente entonces necesitan girar para ser perpendicular al plano mallado, usando el círculo de la echada como el eje de rotación.

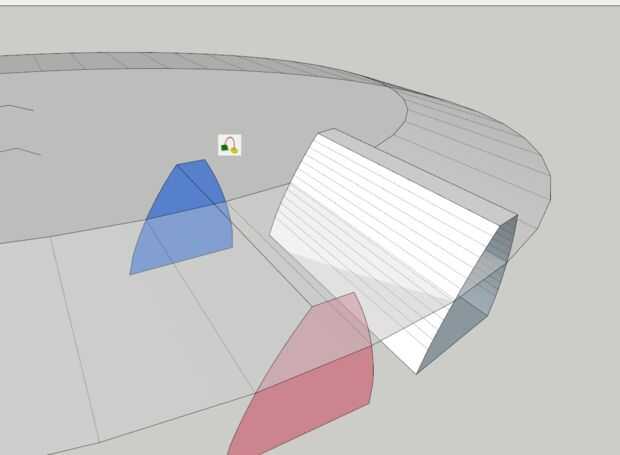

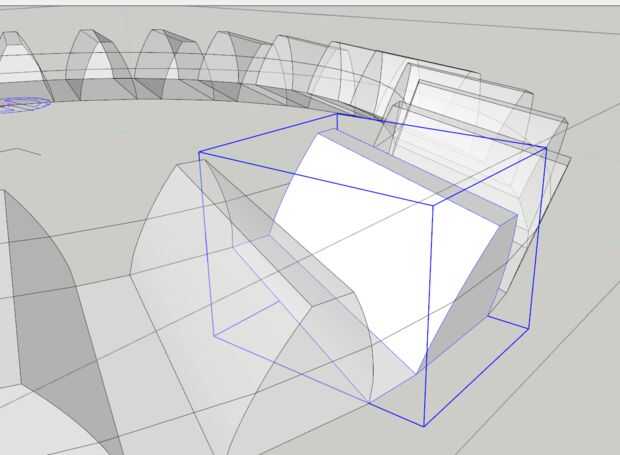

Usando el plugin de curviloft, entonces podemos participar los 2 perfiles de diente rotado para formar 1 diente de nuestro engranaje cónico. Copia esto gire a lo largo de 15° (360° / 24 dientes) para establecer la posición de los dientes próximos, por lo que podemos añadir en una cara a la depresión entre los dientes del 2 engranaje.

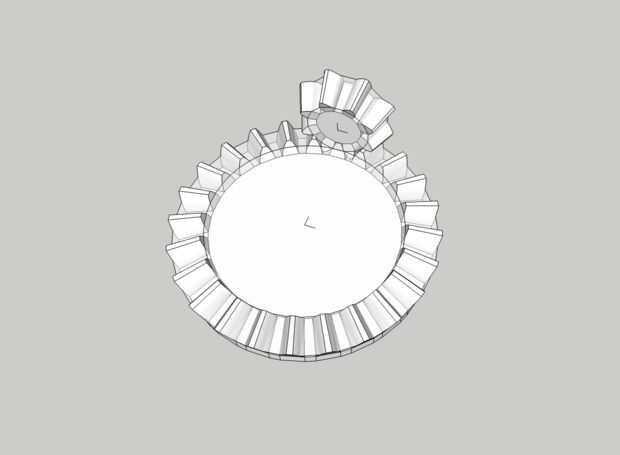

Este módulo dental y a través del grupo juntos, copia gire, en 15° múltiplos para completar el círculo, cierra el agujero en el medio y tenemos nuestro primer engranaje cónico.
Repita el proceso anterior para el engranaje más pequeño (gira 45° múltiplos, 360° / 8 dientes) y habrá terminado de modelar todos los engranajes para este diseño.
