Arte de RGB LED Aurora 9 x 18 (9 / 14 paso)

Paso 9: 4 - asador


Luego colocar el PCB en un plato caliente. (Sí, el de la cocina) Estoy usando un viejo y jubilado. Siempre y cuando calienta suficientemente caliente, conseguirá el trabajo hecho - creo. Un termómetro láser es, a menos que hayas hecho este millones de veces para saber la temperatura de corazón.

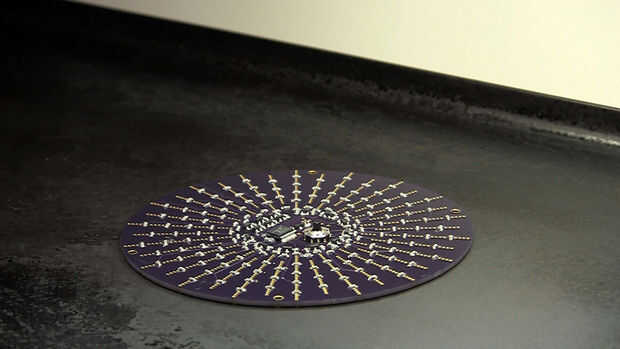

Después de colocar cuidadosamente el PCB (para no molestar las piezas SMD en él) en la placa caliente (uso parte del centro, porque la temperatura parece estar más estable), conecte la alimentación. Gire el control de temperatura a lo más alto y ver la temperatura real de la placa en el PCB. Luego gire hacia abajo la perilla cuando la temperatura llega a cerca de 160 grados C (sí utilizo a Celsius aquí). Entonces tratar de mantener la temperatura alrededor de la misma durante un minuto o dos. Entonces finalmente gire el dial otra vez para dejar que la temperatura a golpear sobre 200 grados. En este punto, verá el derretimiento de la soldadura y tal vez un poco de humo saliendo de la pasta de soldadura.
Tan pronto como usted puede ver la soldadura pasta derretida, vuelta de la placa. Algunas personas mantienen el PCB en la placa se enfríe, pero me pongo demasiado nervioso por lo que me Quito. Sin embargo cuidado de no enfriar demasiado rápido el PCB. (No lo coloque sobre una superficie fría.) Usar tweeters para manejar el PCB por supuesto.

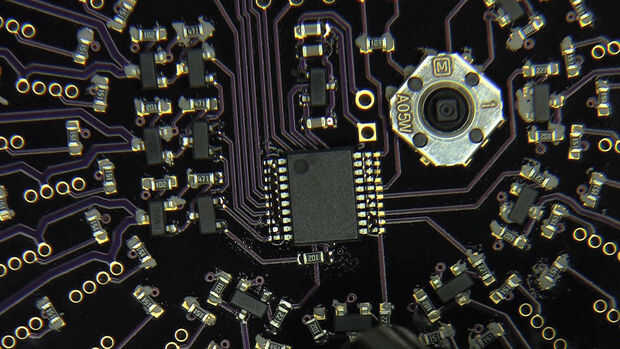

Después de que el PCB se haya enfriado lo suficiente como para tocar, es hora de inspección. Llevo una visera lupa para examinar todos los detalles. A menos que usted es super bueno (o tal vez no soy lo suficientemente bueno), habrá algunas cosas que arreglar. SSOP (PIC24F) las patas son juntas, así que compruebe cuidadosamente para el puente de. Siempre tengo que utilizar soldadura les mecha al puente de las Naciones Unidas.)
