ArrDrownHo! -Fácilmente convertir AVR Arduino (7 / 8 paso)

Paso 7: Uso de ArrDrownHo!

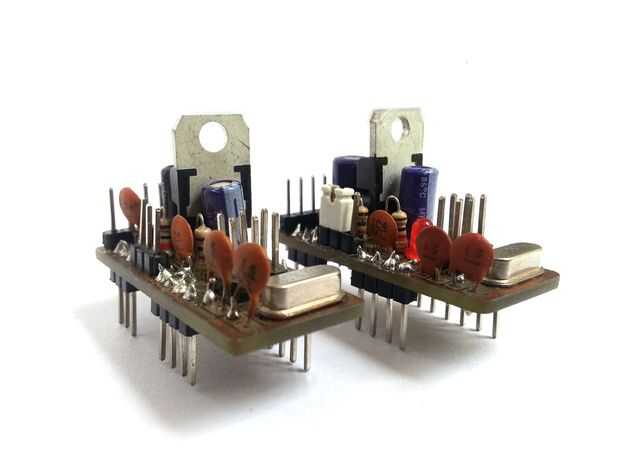

Using ArrDrownHo! es muy fácil. Sólo Inserte AVR en protoboard y empuje ArrDrownHo! en la parte superior, haciendo seguro pin-1 del AVR partidos con pin RST de ArrDrownHo!

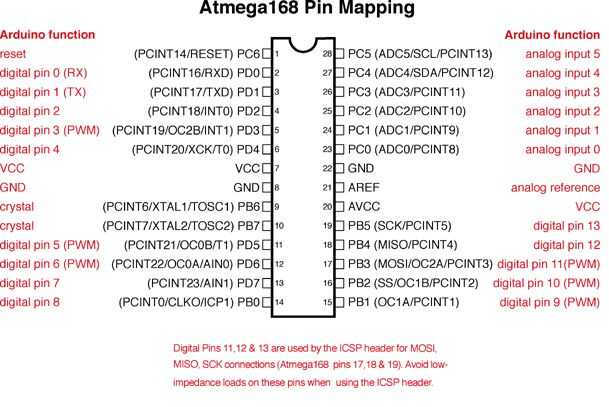

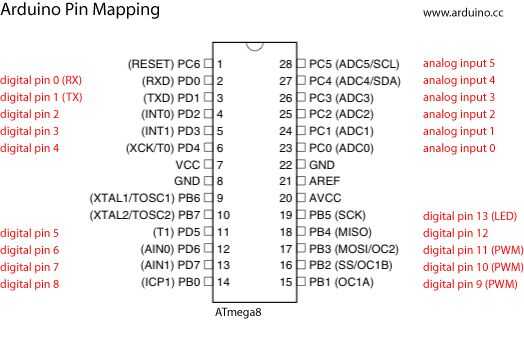

Si subir el sketch de Arduino, la nomenclatura de Arduino para pernos se proporcionan en los bordes del tablero. Usted puede referir a ATmega8 y ATmega168/328 perno asignación diagramas así. Si tu AVR no tiene un gestor de arranque, conectar el programador (el punto de partida) y quemar el bootloader de Arduino IDE. Ahora sube tu bosquejo usando la opción "Cargar usando programador" o conectar una tarjeta USB a serie y simplemente seleccionar "Upload".

Selección de fuente de alimentación:
Usar un jumper para seleccionar la fuente de alimentación. Si va a proporcionar energía a través del regulador de voltaje, utilice el puente para conectar 2 pines de la derecha. Si utiliza alimentación de tablero FTDI, utilice el puente en las patillas de la izquierda 2. Quite el puente si alimentar usando programador. No mantenga el puente conectado si el programador está configurado para proporcionar energía. Si usted necesita proporcionar energía mediante otra fuente mientras que usa el programador, remueva el jumper en el programador (disponible en la mayoría de ellos) que los cortes de energía de la fuente en la línea VCC.
