Cap ArrDrownHo! es el josepbesolillucia de Ardweeny y Boarduino y él está aquí para comandar sus buques AVR. ArrDrownHo! hereda los pros de ambos y las desventajas de ninguno. Recoger un chip AVR e iniciar prototipos al instante en un protoboard! ¿Desea reemplazar ese costoso Arduino en su proyecto con un AVR barato, pero no sabes cómo? ArrDrownHo uso el simple plug-and-play! superpuestos en el AVR para actuar como interfaz para la programación y proporcionan energía.
Te dejo las características de ArrDrownHo! hacer el convence:
- Regulador de potencia a bordo: Acepta 7-18V para alimentar su AVR con seguridad
- Pines de comunicación serial: Para conectar tableros de USB a puerto serie para comunicación con PC y subir bocetos de Arduino
- 6 pines ICSP: Para subir el código o quemar usando un programador del gestor de arranque
- Cristal/resonador de 16MHz a bordo: Para medir el tiempo preciso. Cristal y resonador están comptible con el tablero.
- Fuente de energía seleccionables: elegir la energía del regulador de 5V, tablero de FTDI o programador de AVR

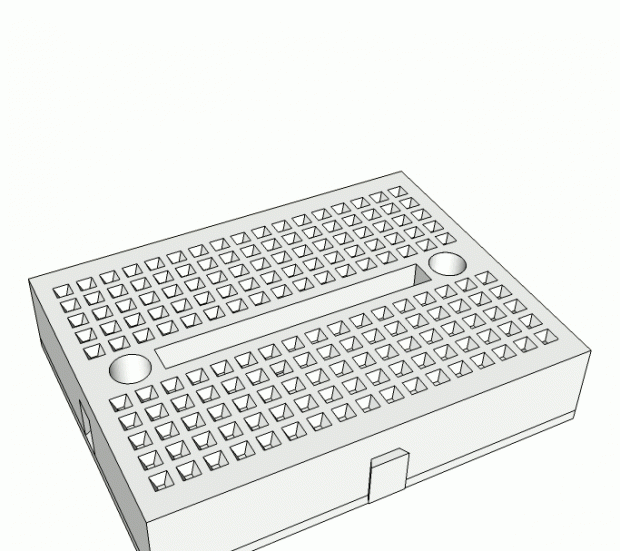

- Protoboard y perfboard/veroboard compatible

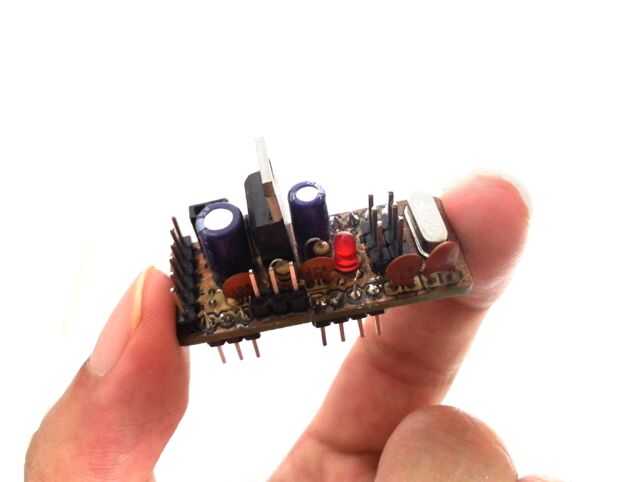

- Pequeña 1.6cmX4cm (0,65" X1.6") paquete: Toma sólo 1 fila extra en un protoboard.
- Inicio fabricación amigable: No plateado a través de agujeros!!!
- Indicación de alimentación LED
Hice esto cuando quería una manera más simple de trabajar con AVRs. Tableros como Boarduino y BRD utilizado platean a través de agujeros que no podría hacer en casa. Ardweeny necesaria para soldar pernos en las patas del AVR y proporcionan muy pocas características. Combinar los dos y me tomó lo mejor de ambos mundos.

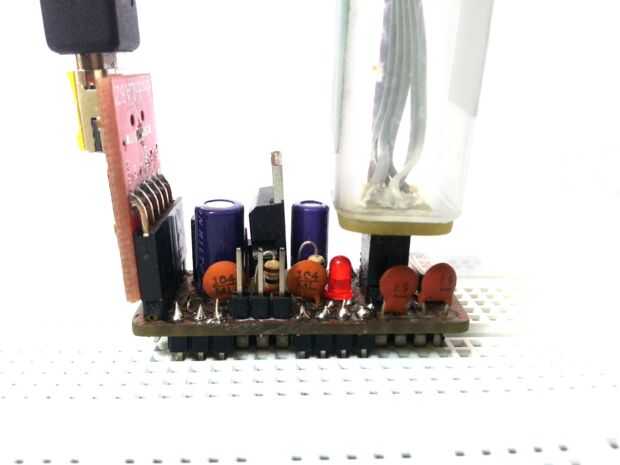

Aquí hay un video bastante malo de ella en acción:
Notas:
Esto puede ser utilizado directamente con ATmega8 y ATmega168 y ATmega328.
Para grabar el bootloader o bocetos de Arduino, un programador se requiere. Usted puede comprobar mi Instructable sobre cómo hacer uno.
Para comunicación serial o subir sketch de Arduino a un AVR(with bootloader), un conversor de USB a serial como FTDI o ATmega8u2 breakout Junta se requiere.

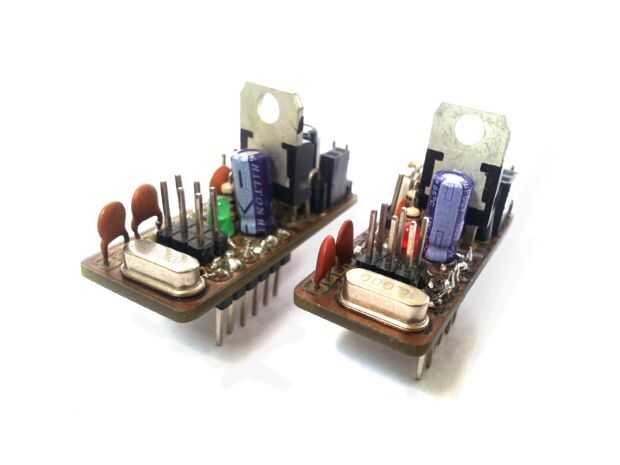

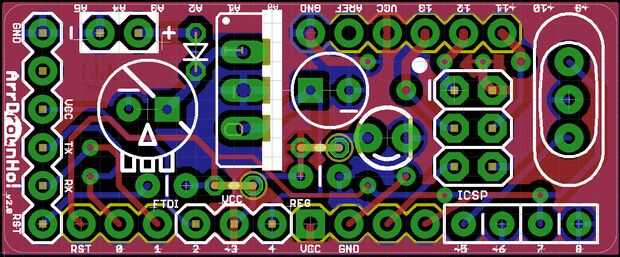

Edición: Tablero modificado así resonador también puede ser utilizado para tiempo! Si utiliza el cristal, pin medio de resonador puede ser ignorada. Si se usa el resonador, sin necesidad de soldar los condensadores C1 y C2.
