Arpa del Laser de rápida Arduino MIDI (4 / 7 paso)

Paso 4: Cableado los fotodiodos

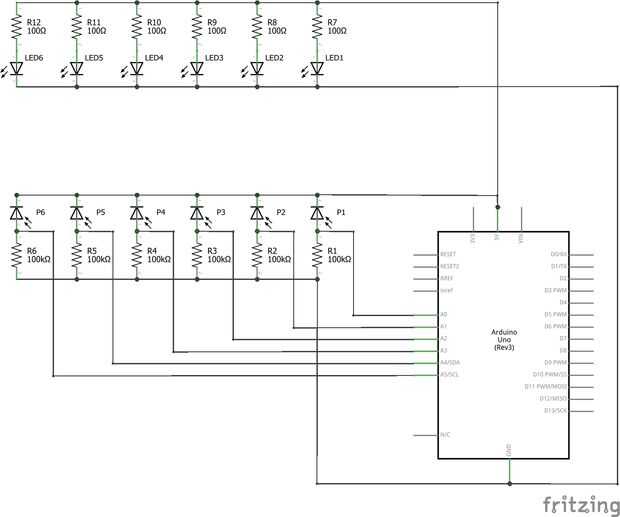

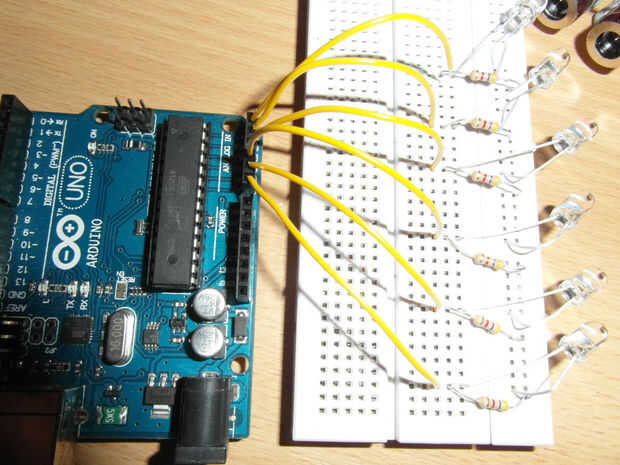

Cada fotodiodo necesita un resistor de 100K, atado con alambre como en la imagen y el esquema de arriba. Los fotodiodos necesitan ser parcial revés cuando conectado - en pocas palabras, la manera opuesta redonda a la forma alambre un LED.
