Paso 2: Reunir los materiales

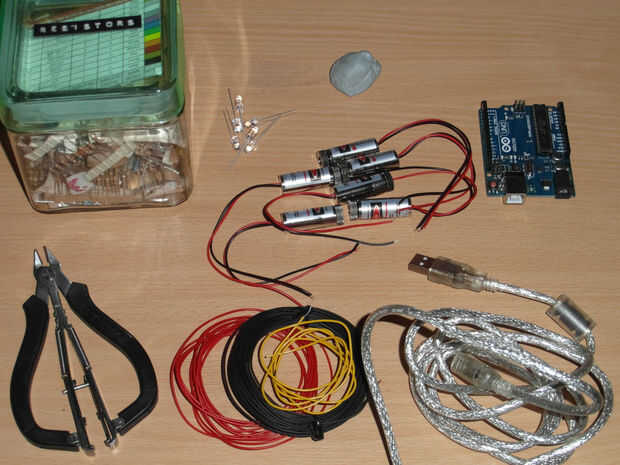

Como se mencionó, esto se piensa para ser rápido y barato posible, pero compras los materiales (si no eres lo bastante afortunado como tener un cajón lleno de lásers y fotodiodos) pueden tomar un rato. Se necesita:
- 1 x USB cable y Arduino (rev3)
- Un trozo de placa (o 2) razonablemente
- 6 x módulos láser (más sobre estos más abajo)
- 6 x SFH203 visible luz fotodiodos (más sobre estos más abajo)
- Solo núcleo alambre o cables de puente para hacer las conexiones
- Una selección de resistencias (que vamos a usar depende del láser y fotodiodos - estoy usando ohmios 6 x 100 y 6 x 100Kohm)
- Cortadores de alambre
- Blu-tack (usar esto para rápidamente montar y ajustar los módulos de láser). Blanco-tack no ha sido probado.
- Alguna forma de sintetizador MIDI habilitado - para la mayoría esto será un programa de música en un PC. Hay software libre disponible que puede hacerlo, como MuLab o VSThost.
Diodos del laser: una nota sobre la seguridad - para este instructable, debe no utilizar cualquier módulo láser con una salida más de gran alcance de 5mw y ciertamente nunca mire directamente en cualquier láser. Mina se compran directo de una empresa China (dinodirect.com) y son barato, pero llevar un unnervingly mucho tiempo en llegar. Muchas personas les resultará más confiable, más fácil y más rápido comprar punteros láser barato (aprox. £2 / $3) y sacar los módulos de láser.
Fotodiodos: Yo uso estos de RS.com, pero están disponibles en otros sitios. Yo he colocado sobre ellos después de una serie de proyectos. Tienen un ángulo muy estrecho de sensibilidad, así que tendrás que apuntar a la fuente de luz que está detectando.
