Paso 6: Rellenar la Junta

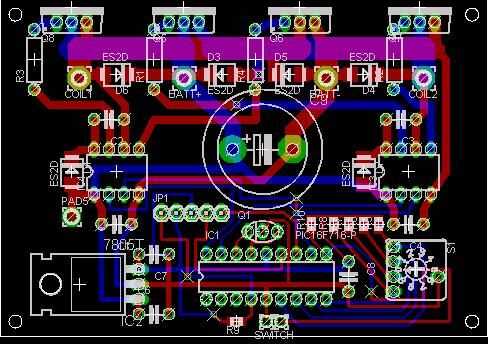

1) reforzar la alta actuales rastros con soldadura y el alambre
Estos son los rastros de grasa a lo largo de la parte superior de la Junta y también conecta al condensador. Incluso un rastro del grueso del alambre no será capaz de llevar suficiente corriente para encender el carro-armario. Hemos destruido nuestros primer tableros pocos debido a este problema. Nos parece mejor reforzar los rastros por el alambre de soldadura a lo largo de la traza.
2) tomas de corriente de soldadura
Ya que este es un tablero de alta potencia, usted quiere ser capaz de reemplazar chips soplase. Esto le permitirá a simplemente pop en una nueva y seguir causando estragos.
3) otros componentes: resistencias, condensadores, resonador, interruptor, regulador de 5V de la soldadura
4) Conecte los cables de
Como se detalla en las siguientes imágenes, los dos del mediados son los cables de la batería, con el + terminal de la izquierda. Revertir estos saltar la Junta. Los dos son para el inductor. No importa el orden de estas.
Por ahora, simplemente coloque unos 2-3 pies de alambre a cada pad de soldadura grande. Las cuatro almohadillas grandes necesitan ~ 18 calibrador de alambre. Las dos almohadillas de soldadura pequeña en la parte inferior pueden ser mucho más pequeño alambre y los cables deben ser capaces de alcanzar de su bolsillo a la mano, unos 4-5 pies.
5) de la soldadura de los MOSFETs y diodos de protección última (tenga en cuenta las indicaciones de los diodos)
Los diodos de protección evitará todo tipo de tensiones desagradables producidas de fritura de la mayoría de los componentes en el tablero. Doblar los MOSFETS para ser en plano con la junta antes de soldar. Desea que el tablero terminado ser perfil bajo.
6) si usted está programando el PIC en el circuito, la cabecera de la soldadura y el PIC del zócalo. Programa de otra manera, antes de insertar.
7) colocar disipadores de calor para MOSFETs con almohadillas de calor y aisladores de tornillo.
No olviden los aisladores. Dependiendo de cómo se manejar esta bestia, puede entrar en contacto íntimo con un disipador de calor, y cuando eso sucede que es mejor espero no eléctricamente se energiza también!!!!!! Lista de las partes llamadas para la compra de 4 disipadores de calor, pero desde que tuvimos alrededor de chatarra de aluminio, usamos en nuestra versión en su lugar.
8) encapsular la Junta para evitar fugas de humo. Hemos sido perezosa y utiliza cinta aislante. También hemos sido tan perezosos como para envolverlo en una bolsa de plástico pesada. Si usted quiere hacer las cosas mejor, ponerlo en un gabinete electrónico o tupperware.
