Paso 3: Determinar la señal de bloqueo (informativa, que puede omitir este paso)

Habrá un cable enterrado alrededor de la porción del estacionamiento de la tienda. Un controlador en algún lugar de la tienda envía un cambio de corriente por el cable. Se crea un campo magnético cambiante alrededor del alambre, que contiene la señal. Cuando un carro pasa por el cable, una antena resonante dentro de la rueda recibe la señal. Un microcontrolador que luego reconoce la señal y determina que debe bloquear la rueda.

Porque la señal magnética está en la gama de frecuencia audible, auriculares pueden usarse como un transductor. Para registrar y analizar esta señal usted mismo, siga estos pasos.

1) Conecte los auriculares en el puerto de micrófono de un ordenador portátil
2) enciende un sonido de grabación de programa (aquí grabadora de sonido de Windows)
3) encontrar la Sierra de cortar al hilo enterrado en el estacionamiento de la tienda
4) poner los auriculares en la parte superior la línea en el pavimento.
5) espere a que no hay mucho ruido audible de conducir por los coches y tal.
6) registro de ~ 10 segundos del sonido de los auriculares.
7) reproducirlo, usted debe oír un canto silencioso
8) filtro de ruido utilizando un programa como Audacity de edición de sonido
-paso alto a 7kHz
-paso bajo a 9 kHz
-amplificar mucho
-uso quitar ruido herramienta (funciona bastante bien)
-Rápida de Fourier para encontrar la frecuencia
9) Inspeccione su trabajo y escribir código para simular (proporcionado en un paso posterior)

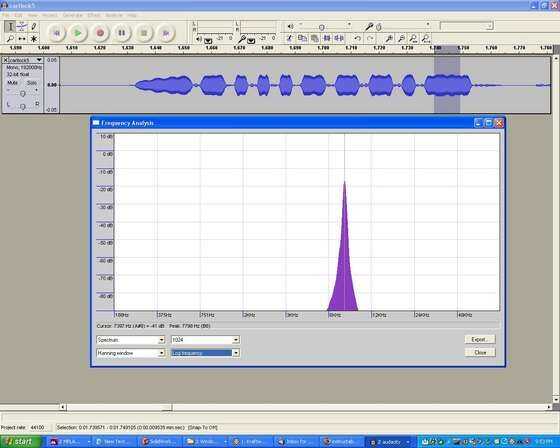

El screenshot es de la señal para el sistema GS2. Las pequeñas gotas azul son realmente una onda senoidal de 7800 Hz, según la FFT. La señal de desbloqueo para el GS2 es similar, pero las 8 gotas medianas se reproducen al revés. Observe el patrón de largo-corto-corto-corto-largo -
largo-long-short es el mismo si jugó al revés, o invertida. Interesante...

GS2.OGG es lo que la señal suena, si usted tiene imanes en las orejas.

Llegar a Audacity

La señal de los casquillos es mucho más sencillo, bascially un 8 kHz sinusoidal multiplicada por una onda cuadrada de 33,3 Hz. Otra manera de pensarlo es 120 ciclos de la onda de seno seguidos de 120 ciclos de silencio. La señal de desbloqueo es una onda senoidal pura con ninguna modulación, pero abrir un carro equipados de tapas requiere la bota a restablecerse con la mano. No trate esto en casa, a menos que te gusta ser atrapado.

También tenemos buenas razones para pensar que todas las ruedas del GS2 pueden ser controladas con las señales de los casquillos. Trabajó confiablemente en por lo menos una tienda, de todos modos.
