Arduinos: Teclado para el control de Sonos streaming basados en Arduino (1 / 1 paso)

Paso 1: Arduino Nano + shield ethernet

Tengo el teclado de ebay (£2,54 para 5 PC) y el Arduino Nano + shield ethernet de AliExpress ($8,50).

El Arduino + escudo se conecta a través de un pequeño cable de ethernet en la parte posterior de la conexión de Sonos. Potencia para el Arduino + escudo (5V) se alimenta a través de un cable mini-USB de un cargador de enchufe de pared de repuesto de teléfono móvil.

Otros de los artículos mencionados anteriormente, básicamente sólo hay un rojo y un LED verde (o un combinado R + G + B como en la foto) y algunos cables.

Que tenía que hacer alguna soldadura y un montón de rascándome la cabeza para conseguir el software juntos (este es mi primer proyecto real usando Arduino).

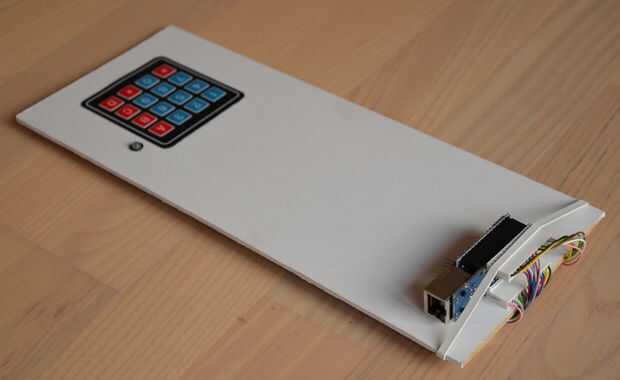

Como se puede ver, esto nunca fue más allá de una instalación prototipo sobre una delgada tabla de madera. Sólo perforó un agujero para el LED y cortar una pequeña abertura para el teclado FPC. En la parte posterior del tablero madera apliqué alguna cinta para protección del cableado (es sólo un prototipo, correcto?). El Arduino + escudo se acaba de celebrar colocar por una banda de caucho, como usted no puede realmente verlo de todos modos, cuando el Sonos Connect se coloca en frente.

El software de Arduino puede encontrarse aquí con más detalles: http://github.com/LarsWH/arduinos. Debería funcionar como-es, pero tienes que modificarla con sus propios canales de radio de internet y direcciones IP de los dispositivos Sonos.
