Hacking A llavero cámara Digital para el Control de Arduino

opciones de fotografía de Arduino son pocos y lejos entre. Webcams no son prácticas para aplicaciones como cometa fotografía o fotografía pública, a menos que te apetece comprar un cable de 200 pies. Y las técnicas actuales para Arduino independiente fotografía típicamente tratan de capturar los datos de imagen raw de cámaras CMOS apareció apagado de celulares... y créeme, a menos que necesite subir o modificar esas fotos en tiempo real digitalmente, no quiero ir por ese camino. ¿Por qué no hay un normal, barato, funcionamiento de la cámara digital de molino que es controlable por Arduino?

Vueltas por ahí es por lo menos uno - y que lo venden en su tienda local de drogas (CVS/Rite-Aid/Walgreens/etc.)

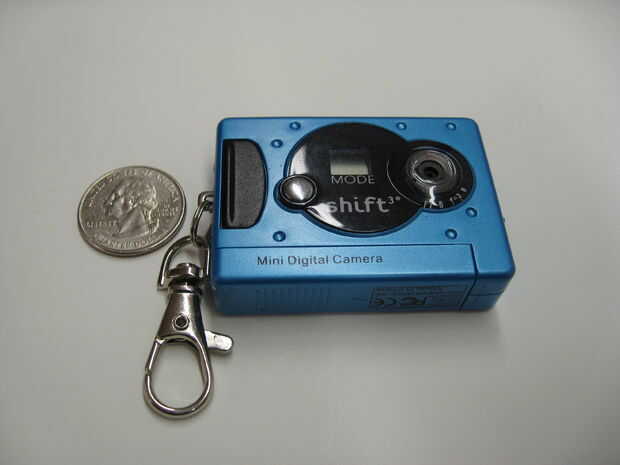

Es ésos poco chintzy llavero cámaras que venden para $10-15 al pop. La fotografía en ellos no es mal con una resolución de cerca de 300 por 200, que pueden almacenar entre 20 y 240 fotos (dependiendo de la que encuentran) y resulta que los chicos poco se acaba de ser hackeado. También se puede hacer este mismo hack con un barato 1 o 2 Megapixeles que tiene tarjetas SD si es necesario (ver abajo), pero se va pasando a través del proceso utilizado en las cámaras más comúnmente encontrados 300 por 200.

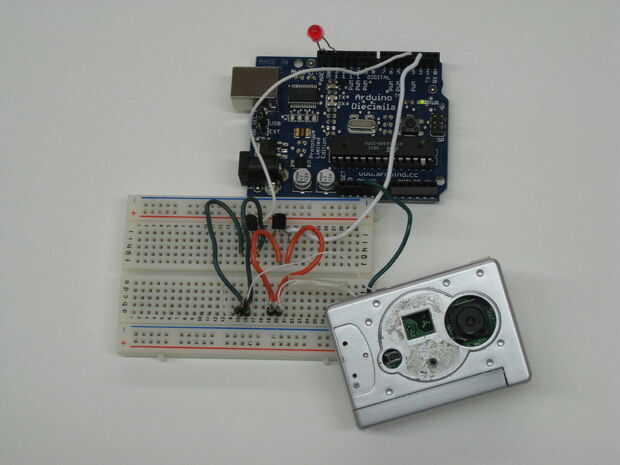

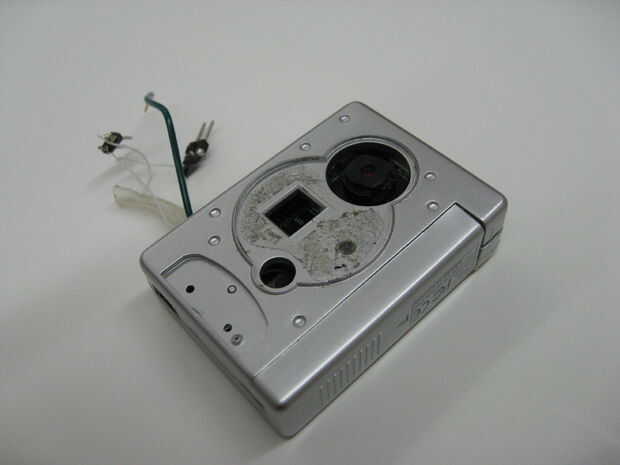

Este Instructable le guiará a través del proceso de desarmar, modificar y volver a montar una cámara Llavero estándar. Entonces le guiará a través de cableado de un simple conjunto de circuitos interruptor de transistor que puede utilizarse por Arduino para apagar y encender la cámara y tomar fotos cada vez que el programa desea. También tendrá código de muestra y un montón de fotos bonitas.

Antes de empezar, algunas notas:

* La cámara siendo hackeada puede cambiar de azul a la plata y en las fotos. No se preocupe, los componentes internos de ambas cámaras son iguales (estoy trabajando con ambos en el momento de la investigación.). Esta misma cámara se vende en todo el país en diferentes colores, bajo diferentes marcas e incluso con las cubiertas físicas ligeramente diferentes.

* Si esta técnica suena familiar, es posible que lo que estamos haciendo a la cámara en sí es muy similar a la técnica utilizada por el CatCam, un proyecto que fue viral hace dos años colocando cámaras pequeñas, lapso de tiempo en los collares de los gatos al aire libre y viendo donde van. Técnica de CatCam utiliza una cámara que no está fácilmente disponible en los Estados Unidos y fue escrita antes de que realmente despegó Arduino - esperamos que esta revisión de la técnica le ayudará a la comunidad DIY descubrir y reutilizar en sus proyectos. Descubrí el CatCam como este proyecto envuelto, y ambas técnicas fueron desarrolladas independientemente - así que mi técnica probablemente varía de la técnica CatCam; no dude en elegir técnicas de los dos.

* Si usted está fuera de los Estados Unidos o dispuestos a pedido directamente de CatCam, la cámara hackeable que venden es de una calidad superior - 1 o 2 megapíxeles - y puede guardar las fotos directamente a una tarjeta SD. Muy agradable para muchos proyectos (pero no es necesario para todos). Pero si quieres una cámara hoy en día, a cualquier Rite-Aid, CVS, etc. y elegir la cámara que se muestra aquí - una cámara Digital conceptos, generalmente distribuida por Sakar internacional.

* Mi investigación realmente me tiene control de esta cámara a través de un chip ATMega independiente. Si usted está interesado en conocer que técnica por alguna razón, me avisas - si hay suficiente interés a avivar otro Instructable. (Pensé que habría más demanda para hacerlo via Arduino).

ACTUALIZACIÓN: Por petición he añadido el diagrama del circuito para cablear el chip ATMega independiente para el chip como la última fotografía a continuación. No será útil para muchos de ustedes y pido disculpas por - espero que dar este paso su diligencia - pero para aquellos que están decididos, es mejor que nada (espero).

* Esta técnica está siendo documentada como parte de mi investigación en Carnegie Mellon University Master de diseño de interacción Tangible Programa de , en Pittsburgh, Pensilvania. Si está considerando volver a la escuela, disfrutar de hacer cosas y está interesado en la intersección de tecnología y el diseño o arte, escríbenos! :)

Espero que has encontrado esto útiles - sobre la tecnología y la aplicación de los comentarios son bienvenidos! No dude en escribirme directamente o comentar si tienes alguna pregunta o quieres cualquier aclaración.
