Arduino y sismógrafo basado Plotly (6 / 11 paso)

Paso 6: El Boom

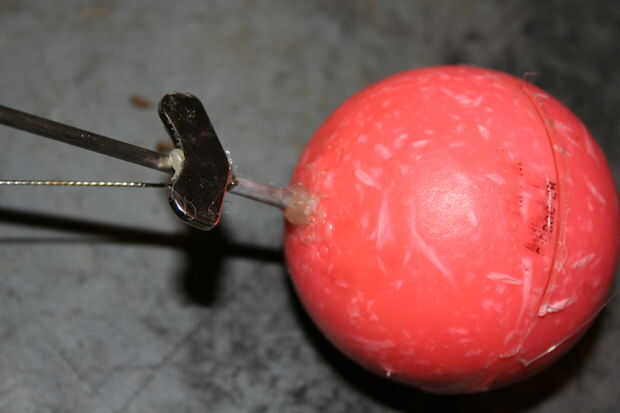

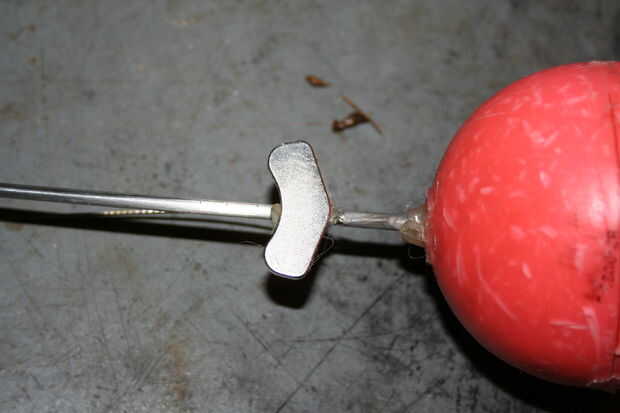

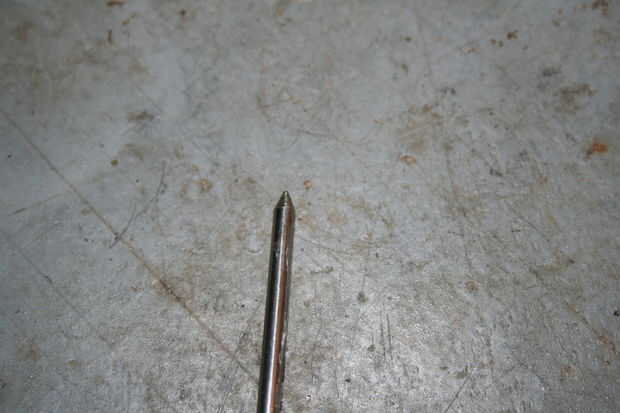

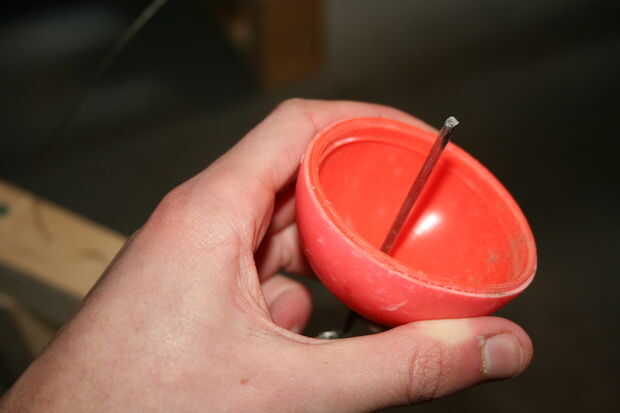

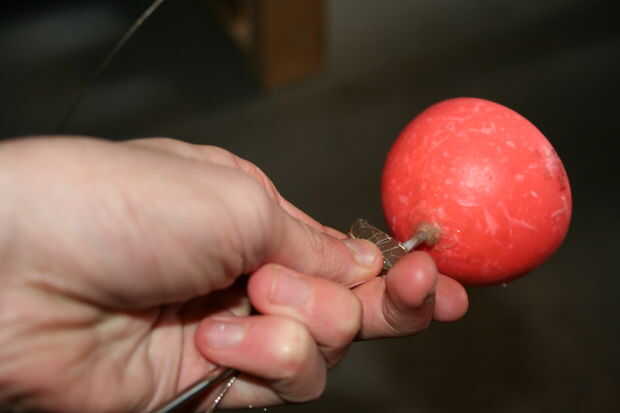

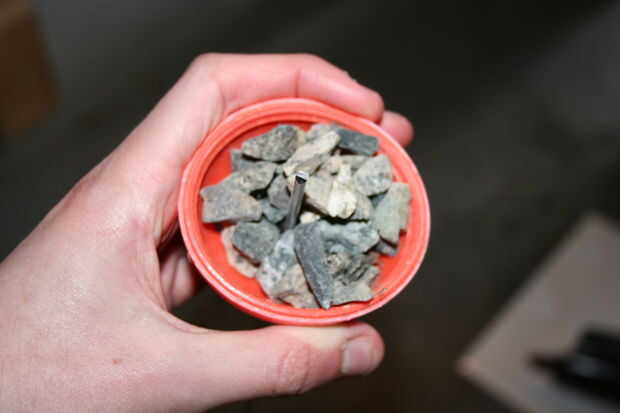

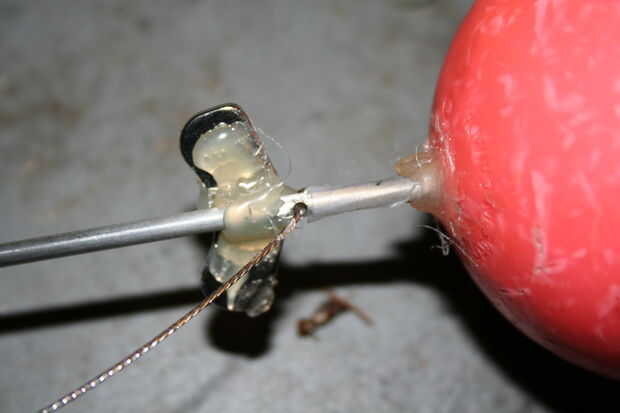

Empezar por sharping un extremo de la varilla de 1/8" con una esmeriladora de banco o Dremel. A continuación, utilizando el punzón Marque un agujero de unos 2 1/2" desde el filo extremo de la barra y luego perfore un agujero de 1/16" aunque la varilla (ver segunda foto). Luego cortar 2 1/2' de cable fino o línea de pesca y alimentación aproximadamente una pulgada aunque el agujero que ha perforado y luego doblar la parte de una pulgada del alambre por lo que es paralelo a la barra y conducto de cinta adhesiva en lugar (segunda foto). Después de eso, pegamento caliente el imán de disco duro en su lugar como se muestra en la imagen segunda y tercera. Ahora empezar a hacer el contrapeso, primero corte la bola por la mitad y perfore un orificio de 1/8" en el centro de una de las mitades. Continuación Deslice el filo extremo de la varilla aunque el agujero en la bola hasta que alcanza la cinta sujeta el cable en su lugar y luego pegamento la media bola en su lugar (segundo última foto). Finalmente, llenar la media bola de la varilla con grava o arena y pegamento caliente las dos mitades juntas.
