Arduino y MCP41100 potenciómetro digital (4 / 4 paso)

Paso 4: Aplicaciones simples: Motor variador y regulador del LED

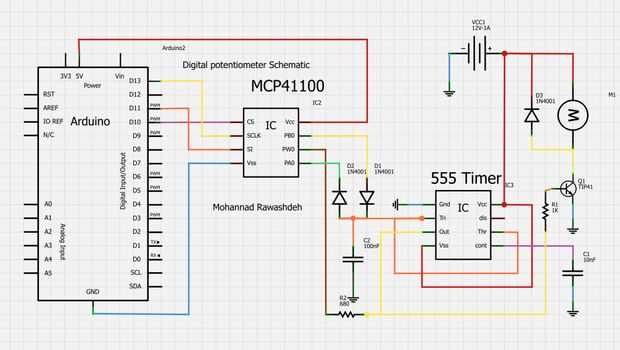

Este es un ejemplo simple para controlar la velocidad del Motor de la C.C. using555 temporizador, técnica de PWM

el código de arduino:

/*
Este programa de ejemplo de arduino.
modificado por Mohannad Rawashdeh
http://www.genotronex.com
Este código se utiliza para controlar el potenciómetro digital
MCP41100 conectado a arduino Board
CS >>> D10
SCLK >> D13
DI >>> D11
PA0 A VCC
PBO A GND
PW0 a led con resistor de 100 ohm.
*/
#include < SPI.h >
Dirección bytes = 0x11;
int CS = 10;

void setup()
{
pinMode (CS, salida);
SPI.begin();
ajuste de alta y baja resistencia del potenciómetro de
Ajuste la resistencia más alta.
digitalPotWrite(0x00);
Delay(1000);

ajuste del limpiaparabrisas en el punto medio.
digitalPotWrite(0x80);
Delay(1000);

Ajuste la resistencia más pequeña.
digitalPotWrite(0xFF);
Delay(1000);
}

void loop()
{
para (int i = 0; i < = 255; i ++)
{
digitalPotWrite(i);
Delay(10);
}
Delay(1000);
para (int i = 255; i > = 0; i--)
{
digitalPotWrite(i);
Delay(5);
}

}

int digitalPotWrite (int valor)
{
digitalWrite (CS, LOW);
SPI.transfer(address);
SPI.transfer(value);
digitalWrite (CS, alto);
}

Video:
