Arduino + WiFi, música sensible accesorio de luz LED (12 / 22 paso)

Paso 12: Asamblea de la Saiko5 - paso 1: instalar Arduino

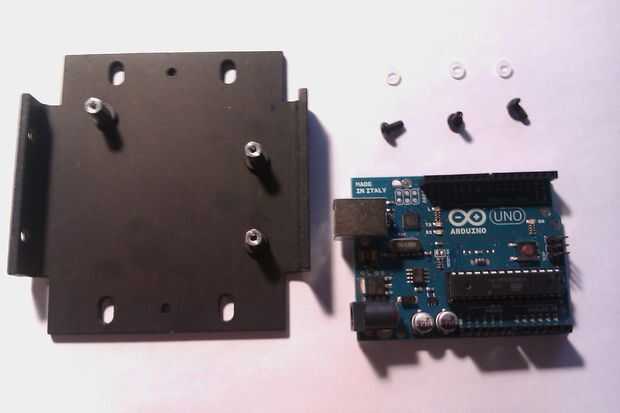

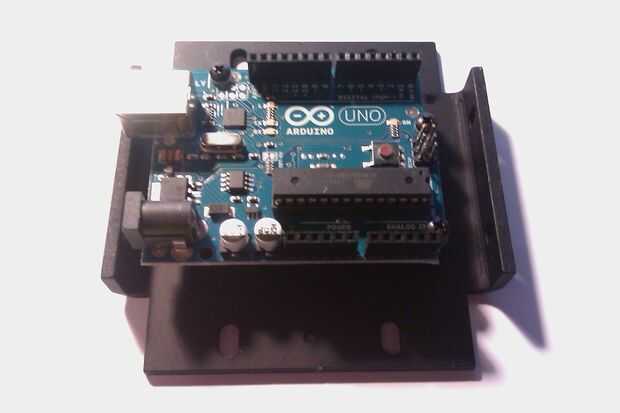

En primer lugar, recoger las piezas necesarias para conectar el Arduino UNO para la placa trasera de la caja de luz escudo 7. Utilizar tres espaciadores de óxido negro y tres separadores situadas en el mecanizado 4-40 agujeros en la caja. El espaciador se traducirá en la rosca en los soportes ser apenas lo suficiente para llegar al otro lado de aluminio de 1/8" de espesor y son necesaria para evitar que los hilos que sobresale de la parte posterior de la caja. A continuación, coloque el arduino sobre los separadores y coloque una arandela de plástico protegen a través de la Junta y los tornillos 4-40 incluido. Deje los tornillos flojos para permitir el montaje de la cubierta.
