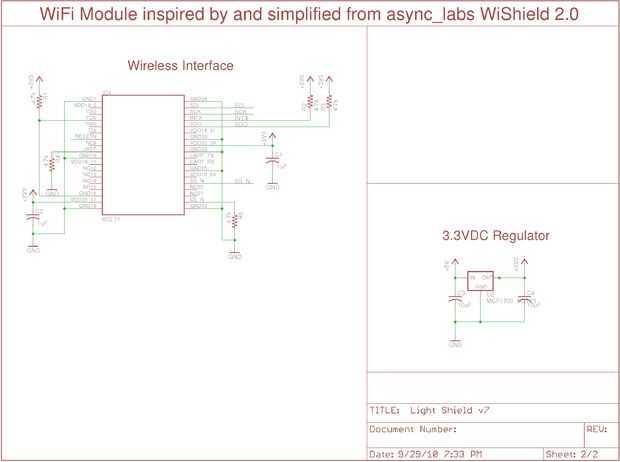

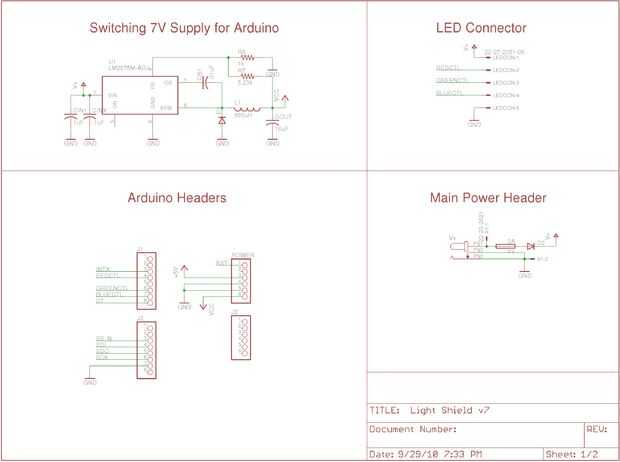

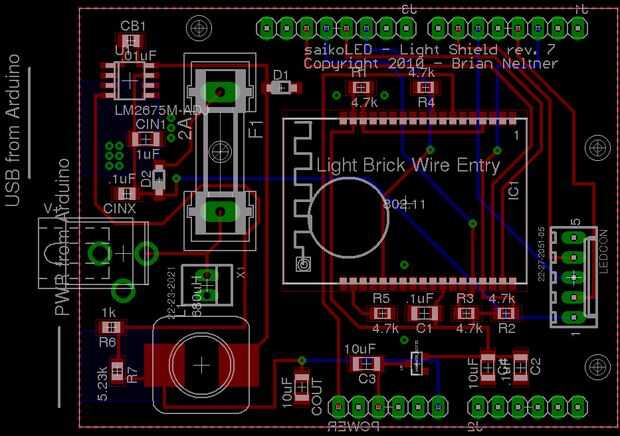

Paso 8: WiFi Arduino Shield (es decir, 7 escudo de luz) - circuito y diseño
El escudo de luz extiende el WiShield agregando un convertidor de voltaje conmutación de alta eficiencia 7.5VDC para permitir que el Arduino y arce a operarse de una fuente de 24VDC, así como utilizando las versiones más actualizadas del módulo WiFi como antena externa, así como una cabecera de 5 pines con convertidores para la alimentación de 24 VCC fuente y pines PWM del Arduino/arce. Por último, incluye un enchufe entrada del barril para permitir conexiones más sólidas y el uso de UL aprobado fuentes de alimentación externas.
La alta eficiencia a bordo cambiando el regulador utiliza la LM2675-ADJ de National Semiconductor. Este 7.5VDC fuente está conectada a la patilla V + en la placa Arduino/arce para proporcionar energía a los 5V a bordo / 3,3 v regulador de la tarjeta controladora. El voltaje de 5VDC regulados es llevado de vuelta a la pantalla de luz y energía a 3.3VDC regulador lineal de bajo de la salida para el MRF24WB0MB de Microchip integrado el módulo de WiFi. Este módulo aprovecha de un conector u.fl y externos FCC aprobado antena combinación para proporcionar una manera para comunicarse fácilmente con el Arduino/Arce sobre WiFi incluso cuando la Junta se monta dentro de nuestras cajas de metal. Además, el escudo de luz incorpora un diodo de protección y fusible para proteger contra errores de usuario en la conexión de alimentación de la Junta. Para referencia, están marcadas las distancias que los conectores USB y conector de alimentación de Arduino UNO sobresalen de la placa apoyo. El diseño es tal que nuestro conector de alimentación debe quedar hacia fuera más lejos que el conector de Arduino UNO, y cuando se usa con nuestro caso expondrá los conectores de alimentación USB y pantalla de luz mientras que el conector de alimentación de Arduino se bloqueará para evitar confusión.
Diagramas de circuitos y la Junta están publicadas bajo una Creative Commons Attribution-ShareAlike 3.0 Unported License. Basado en una obra en asynclabs.com. Permisos más allá del alcance de esta licencia pueden estar disponibles en http://saikoled.com/contact/. Archivos de diseño completo, incluyendo archivos de eagle, están disponibles en http://saikoled.com.
