Arduino - termómetro analógico de LED (2 / 4 paso)

Paso 2: montaje

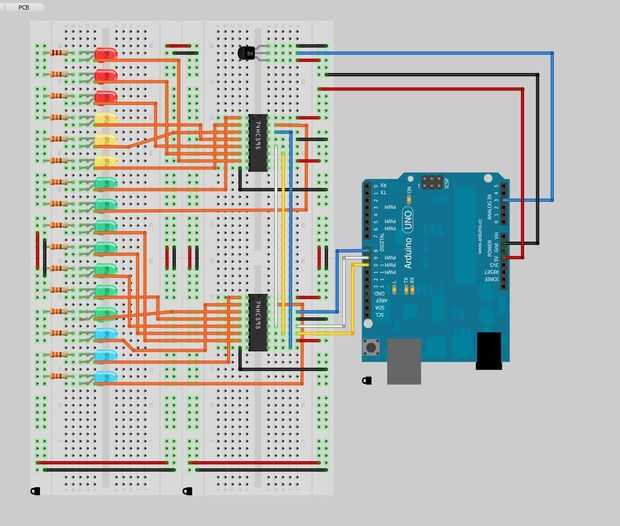

Una consideración importante cuando empecé el montaje era cómo conseguir todos los 16 de los LEDs para adaptarse, uniformemente espaciados en el protoboard. Yo descubrí que tenía suficiente espacio para que encajen en mi protoboard de 4 "x 6" con la parte superior e inferior LED que se inclina ligeramente hacia afuera. Después de eso, era sólo cuestión de colocar los componentes en un lugar conveniente y lógico para facilitar las conexiones de cables de puente muchos. Sólo tiene que conectar todo como se muestra en el diagrama de Fritzing y como comentaba en el bosquejo.

Me preocupaba un poco el uso de la energía en el caso de 16 todos los LEDs se encendieron al mismo tiempo. La potencia de salida de 5v de Arduino tiene una calificación máxima de 500ma. Teniendo en cuenta las resistencias que yo elegí, estima que la pantalla se debe utilizar a menos de 300 mA. Sin embargo, nunca pensé conocer realmente una vez que el proyecto se realizó. La energía de cada LED se hunde a través de los pernos en las fichas de registro de cambio, para accionar la gama completa de Arduino salida pines no es un problema.

Nota: El uso de la protoshield es opcional. Fácilmente podría conectar el TMP36 a la placa (como se muestra en el diagrama de Fritzing). Sólo me pareció conveniente separar la pantalla y sensores partes del proyecto.

Después de el hardware trabaja, ideé una plantilla de ejemplo el poder poner alrededor de los LEDs para indicar, junto con los colores, qué temperatura estaba siendo detectada (archivo PDF)
