Arduino (termociclador) por PCR en $85 (9 / 11 paso)

Paso 9: Prueba con código

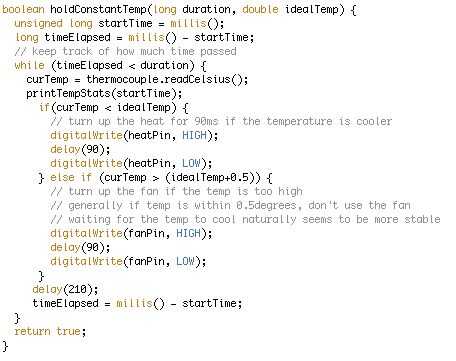

Puedes echar un vistazo en el código del proyecto aquí. Probablemente también necesita la biblioteca max6675. La idea básica es que pulso actual a través de las resistencias para calentar (estableciendo Arduino pin 7 en alto); y encienda el ventilador para enfriar (estableciendo Arduino pin 9 en alto). Puede comprobar la temperatura del termopar de la interrogación.

Lo principal es no sobrecalentar (o incluso volar) las resistencias y la muestra. Nunca quieren irse corriente a través de las resistencias por largos períodos de tiempo!!! El termopar no responde instantáneamente a los cambios de temperatura. Nuestro código de 'calentar' funciona actual a través de las resistencias durante aproximadamente medio segundo y a continuación, comprueba el termopar. Cada 15 segundos, el sistema de tiempo y espera a una temperatura constante que se alcanzará. Esto asegura que cogemos retrasos del termopar y también dejar que el calor de bloque de aluminio uniformemente. Nuestro código de calor también tiene unos cheques para asegurarse de que el termopar está bien conectado, no calentar demasiado rápido, no sobrecalentamiento, etc..

También, seguridad primero, *** no quieres dejarlo en funcionamiento sin verlo!! ***

Cuando refrescarse abajo, recuerde que el ventilador siga moviendo durante unos segundos después se apaga, así que es mejor cerrar los grados ventilador 1 o 2 antes de alcanza la temperatura ideal.

La temperatura se mantiene constante por pulsación las resistencias en para una pequeña fracción de segundo y revisar constantemente los valores de temperatura. Dadas las limitaciones de la termocupla y Arduino, tiene exactitud de +-0.5C. Sin embargo, desde el sitio web de Adafruit informes de una precisión o +-2 ° C, también deberá calibrar su termopar con un termómetro real primero.

El ciclo completo 32 toma unas 3 horas (dependiendo de cómo se configura el caso).
