Arduino Powered 'Scotch Mount' Star Tracker para astrofotografía (2 / 7 paso)

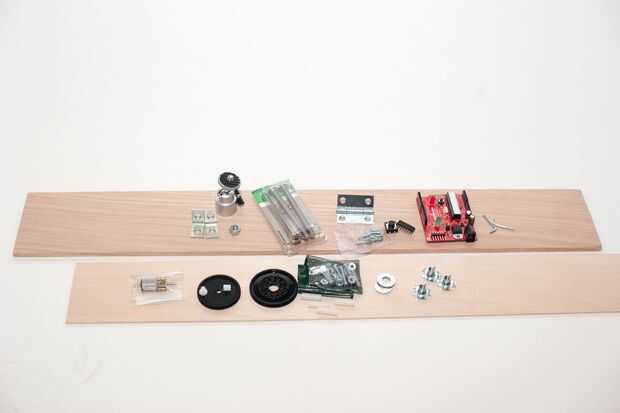

Paso 2: materiales

Montaje del escocés:

  • Tablero superior, 3-pulgada-por-12 pulgadas (3/4-inch)
  • Tablero inferior, 3-pulgada-por-12 pulgadas (3/4-inch)
  • Bisagras, largo 3 pulgadas hing es recomendado, asegúrese de que es una bisagra sólida con no mucho "juego", usé dos bisagras simples pero hay un montón de meneo y puedo cambiar hacia fuera para una más sólida bisagra.
  • Tornillo de la tangente, 1/4-20-by-4-inches-long tornillo de cabeza redonda
  • 2 xTee tuerca, rosca interior de 1/4-20
  • Tornillo y banda de goma
  • Cabeza del trípode (un ligero pero asegurarse de que es sólido, no desea un montaje barato que cae una cámara cara, o el aflojamiento y caída durante un tiro).
  • Engranajes Clockwheel (usé 3: un pequeño motor, el intermedio que tiene un pequeño y grande y el grande para el clockwheel sí mismo).
  • Separadores de plástico para el soporte del motor. Comenzó con 1" y cortar hasta el tamaño que necesitaba una vez tuve la altura correcta.
  • Madera contrachapada de hobby delgado - para montajes de motor y el engranaje (yo usé un circuito impreso de Radioshack, uso fino, ligero y bastante fuerte, lo que funciona mejor).
  • Una variedad de resortes (solía ayudar a los tornillos de los engranajes y mantener la línea de engranajes). Tengo un par de Lowes y tiró otros de bolígrafos y cortar hasta el tamaño adecuado.
  • Surtido arandelas para mantener las piezas móviles de pulido contra la madera.
  • Simple soporte para montaje del motor.

Conductor del Motor de Arduino (partes específicas están en la lista de la parte de Github con URLs de donde obtenerlos en línea):

  • Arduino
  • Impulsión del motor
  • Puente H Motor Driver 1A (L293D)
  • Presione el botón
  • palanca de encendido/apagado
