Arduino Powered RGB LED Vodka estante (4 / 6 paso)

Paso 4: Instalar los LEDs en el estante

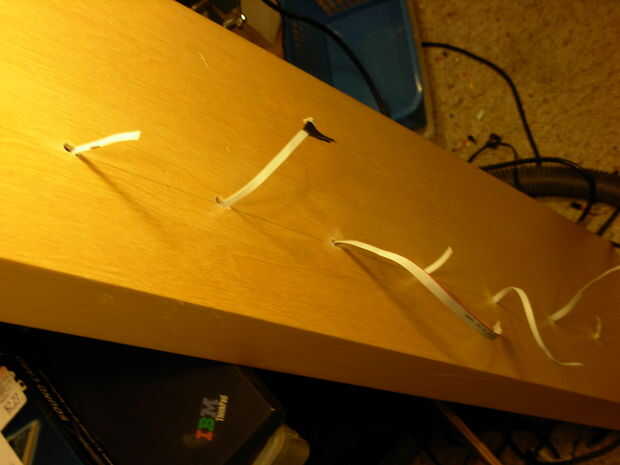

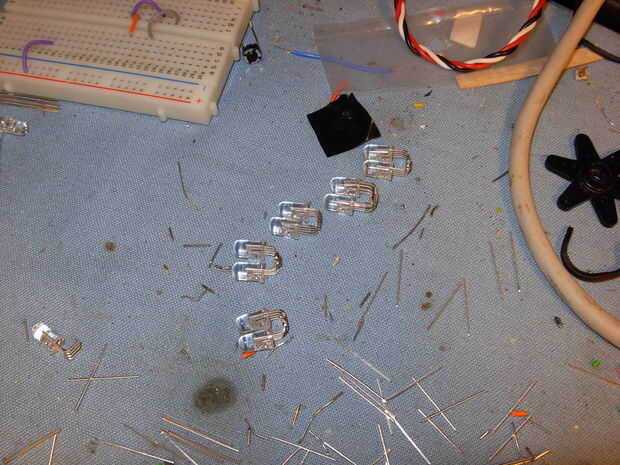

Esta parte es bastante sencilla. 8 sistemas de agujeros con espacio incluso a través de la plataforma de perforación. Luego soldar todos los cables comunes de 2 LEDs entre sí y de la soldadura en el cable de cinta. Cada conjunto de LEDs tiene 4 cables, uno para cada ánodo RGB y para el Cathode.I recomendaría hacer las marcas apropiadas en el cable de cinta para saber donde se acopla a la de la Junta.

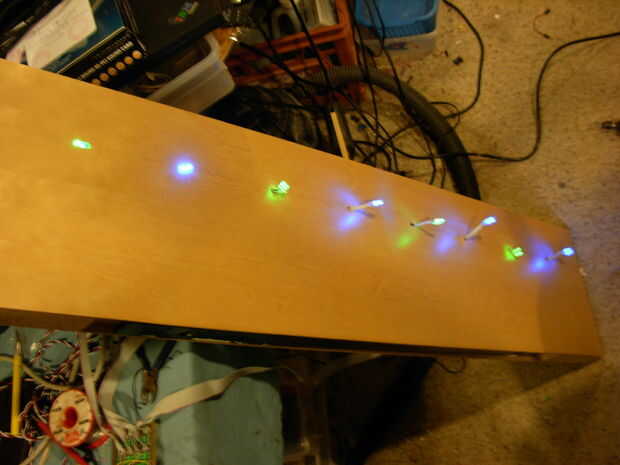

Ahora, meter los LEDs a través de la plataforma. Corte el cable de cinta a la longitud apropiada y soldadura de los extremos sobre el tablero de circuito. Este es un buen momento para probar todas las conexiones de alimentación del circuito de arduino y tener que ejecutar cada luz. Si todo funciona, caliente pegamento los LEDs en sus agujeros y Monte el arduino en el lado de la plataforma.

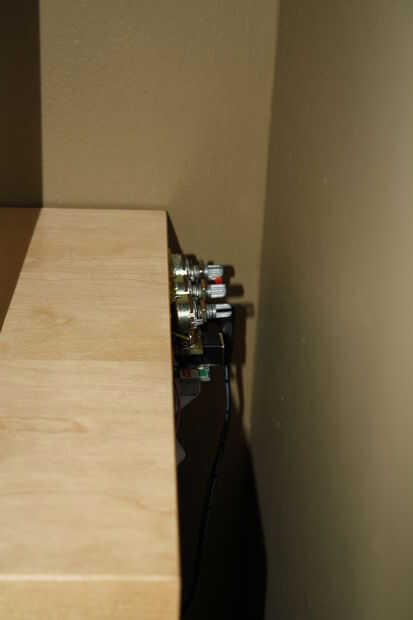

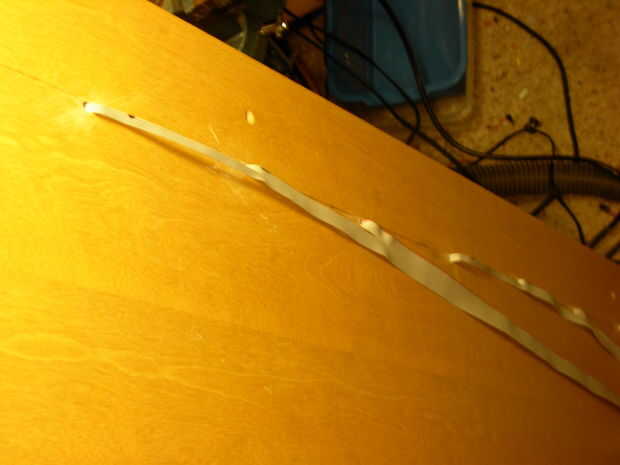

Simplemente tomó una sierra de calar y corte la esquina trasera de la estantería IKEA para hacer espacio para el arduino. El cable de cinta es caliente pegado a la parte inferior de la plataforma. Si usted quiere conseguir lujo podría ejecutar los cables dentro de la plataforma. Yo sabía que se montaría mi estante donde estos serían fuera de la vista de todos modos para no hacerlo.

Me gusta mucho esta estantería IKEA ya que es muy fácil de retirar de su soporte de montaje en la pared para permitir la reprogramación. También es fácil quitar el Arduino de la unidad, sin embargo no me gusta tener que manejar el sensible del circuito en la parte superior innecesariamente.
