Arduino + PICAXE = árbitro "robot". (5 / 6 paso)

Paso 5: Esquema esquema de hardware y

Una vez que tienes el PICAXE para arriba y trabajar con Hello World, entonces usted está listo para este paso.

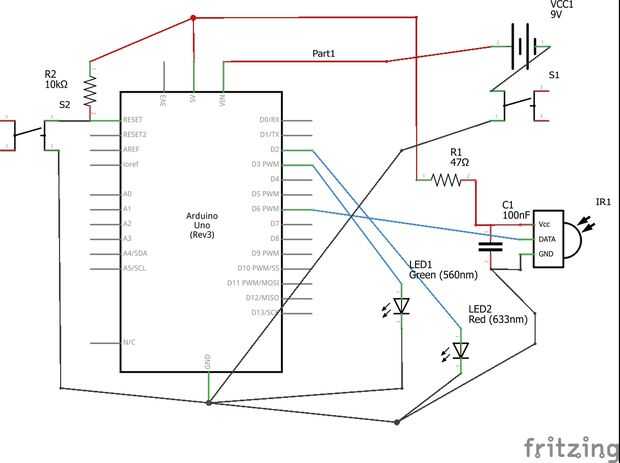

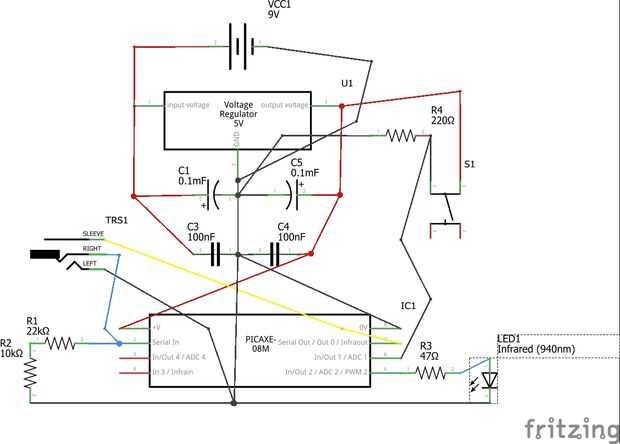

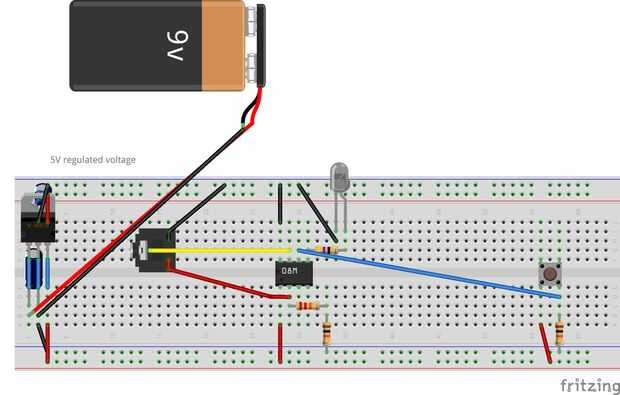

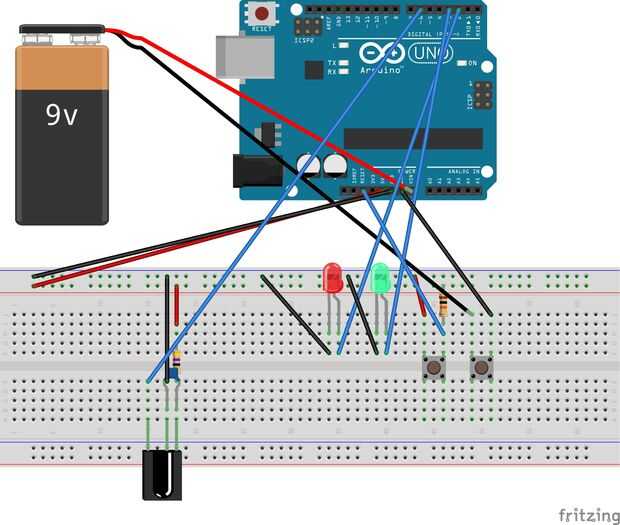

Echa un vistazo a los esquemas y esquemas anteriores.
IMPORTANTE:
Asegúrese de que tener la librería IRremote por Ken Shirrif instalado... Consíguelo aquí:
https://github.com/shirriff/Arduino-IRremote
Subir los bocetos en la parte inferior de la página a la Junta y el chip y configurar hardware en consecuencia. Prueba hacia fuera.
Si el alcance funcional entre el guante y módulos base al módulo de "cerebro" no es suficiente, el LED infrarrojo necesite actualizar un poco.
Si las obras de árbitro y estás contento con la gama, entonces supongo que listo!!!
Si lo desea, podría poner el cerebro en un recinto como lo hice.
He mentido a las bases y su hasta su que hacer el trabajo del ronco!!!!!! ;-)

TRABAJO DEL RONCO
-Averiguar cómo reducir el circuito del módulo de guante y caber en un guante

CONSEJOS DE TRABAJO GRUNT
-Utilizar dos o tres pilas de moneda en lugar de una voluminosa 9V
-Utilizar varios pulsadores en paralelo

¿Aunque esto no es la cosa más perfecta del mundo, todavía había aprendido algunas cosas sobre PICAXE, derecho? ¿No? Bellas.
Pero bueno! Tal vez si haces el trabajo del ronco, puedes comentar tu nueva y mejorada versión de este árbitro de robot y entonces nadie tiene que hacer el trabajo del ronco!
