Arduino ocupado-o-Meter (8 / 10 paso)

Paso 8: Placa circuito parte 2

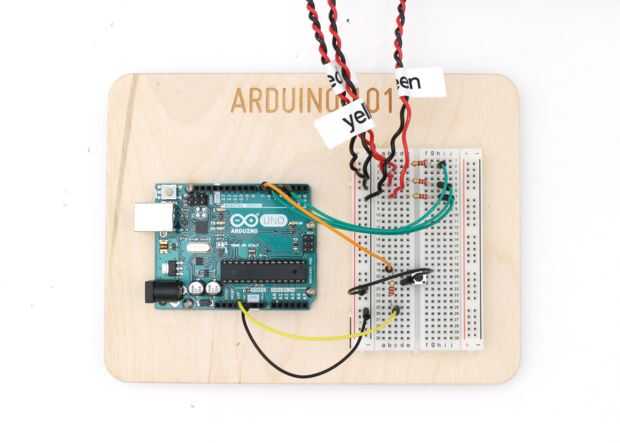

Para acabar con los circuitos para este proyecto vamos a añadir un botón con el que desplazarse a través de nuestros diferentes contextos ocupados. Para esto vamos a usar algo llamado un tirón para arriba del resistor. Como se puede ver en la foto de arriba que desee el botón para el centro de la placa del puente. Ahora agarra dos cables de tu equipo. Enchufe uno en el pin de 5V de Arduino y luego en la placa debajo del botón. Conecte al segundo pin 6 en el Arudino y el pasador superior del botón.

A continuación, coge una resistencia, el mismo valor exacto que las utilizadas en el último paso (rojo, rojo marrón = 220 ohmios) y conecte un extremo de la misma fila que el botón y el cable que viene del pin 6 y el otro extremo en la misma fila que el cable amarillo desde el pin de 5V de Arduino, en la imagen este es el más bajo.

Finalmente, usted necesitará agregar un pequeño puente de alambre, para conectar la clavija de la parte inferior del botón en la columna negativa de la placa.
