Arduino Nano y Visuino: medir la velocidad del Motor (RPM) con optoacoplador y Encoder de disco (8 / 9 paso)

Paso 8: En Visuino: agregar y conectar componentes de dividir por valor

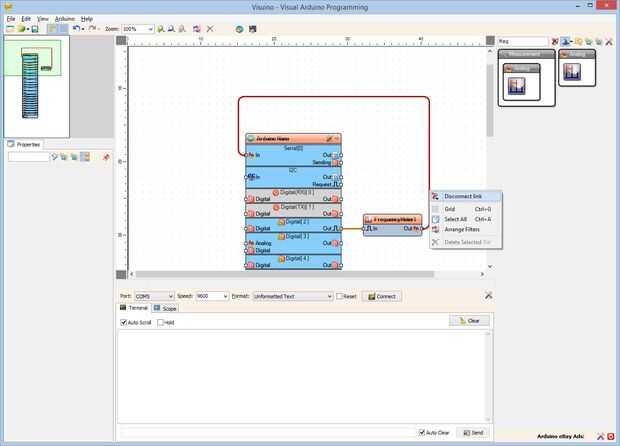

  1. Haga clic derecho sobre la conexión entre el pin "a" del componente FrequencyMeter1 y el puerto de serie (foto 1)
  2. En el menú Seleccione el "enlace de desconexión" para desconectar la clavija "a" del componente FrequencyMeter1 (foto 1)

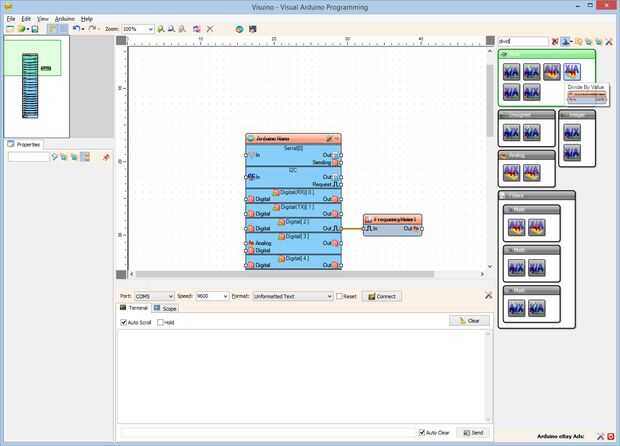

  3. Tipo "divid" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "Dividir por valor" (foto 2) y caer en el área de diseño

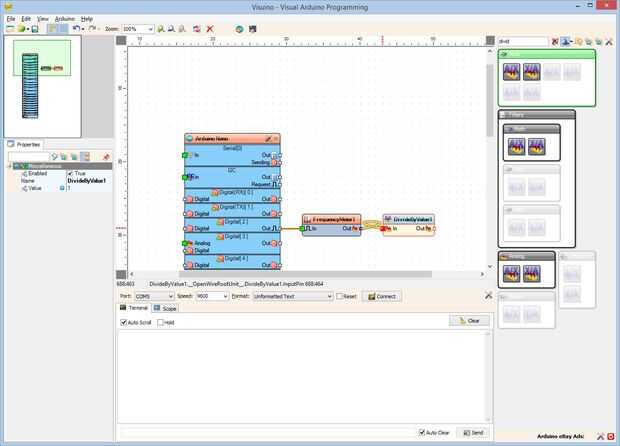

  4. Conectar la clavija de salida "hacia fuera" del componente FrequencyMeter1en el "en" entrada el pin del componente DivideByValue1 (foto 3)

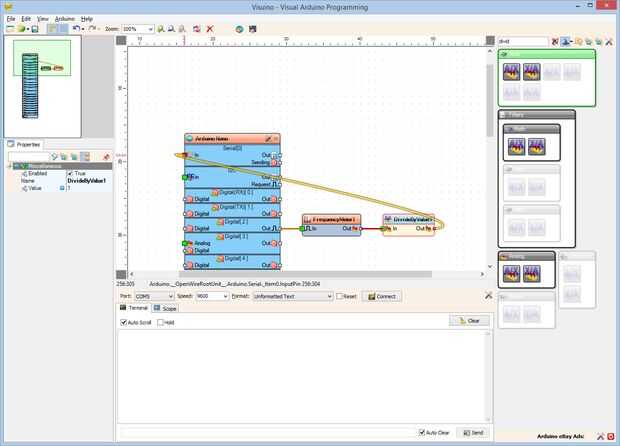

  5. Conectar la clavija de salida "hacia fuera" del componente DivideByValue1en el "en" perno de la entrada del canal serie [0] del componente de Arduino (foto 4)

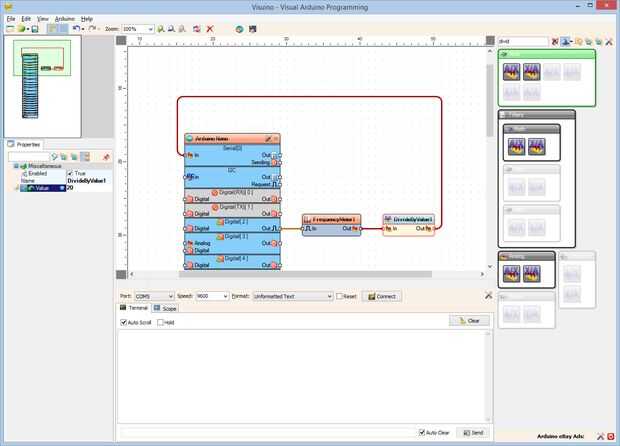

  6. En el Inspector de objetos establezca el valor de la propiedad "valor" a "20" (imagen 5)
