Arduino Nano y Visuino: medir la velocidad del Motor (RPM) con optoacoplador y Encoder de disco (2 / 9 paso)

Paso 2: Conecte el optoacoplador a la placa Arduino

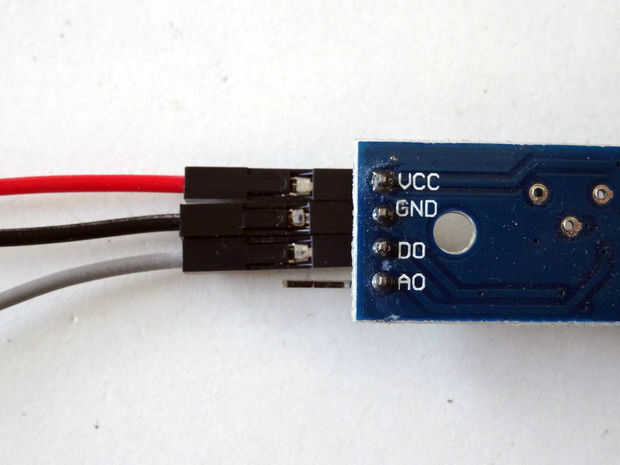

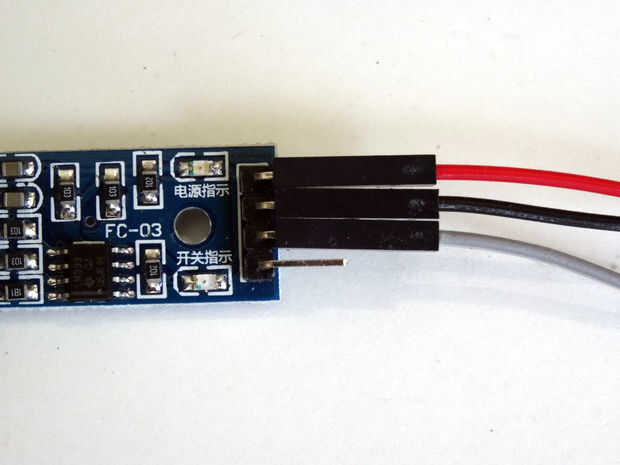

  1. Conectar alimentación(cable rojo) y tierra(cable negro) al Módulo de optoacoplador (foto 1 y 2)
  2. Conectar datos(cable gris) al pin digital del Módulo de optoacoplador (foto 1 y 2)
  3. Conecte el otro extremo del cable de conexión (alambre negro) al conector de tierra de la placa de Arduino (foto 3)
  4. Conectar el otro extremo del cable de alimentación (cable rojo) con el pin de alimentación de 5V de la placa de Arduino (foto 3)

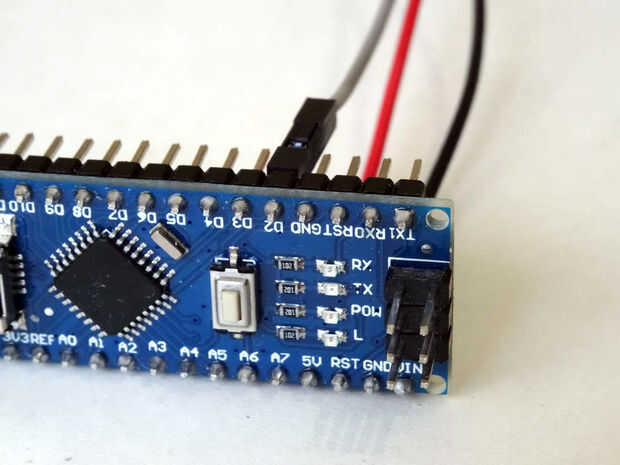

  5. Conecte el otro extremo del cable de datos (cable gris) al pin Digital 2 de la placa de Arduino (foto 4)

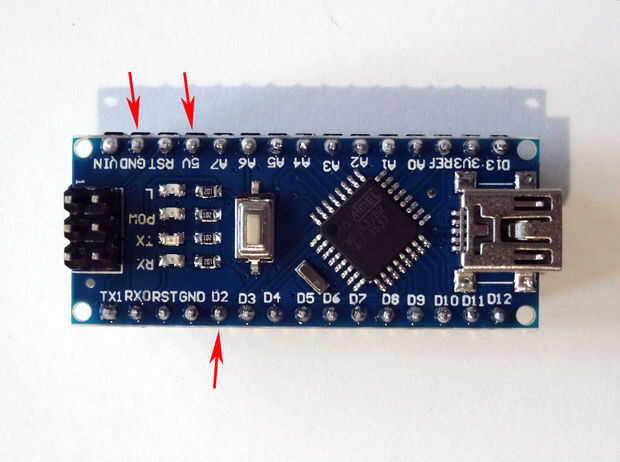

  6. Cuadro 5 muestra donde están los pernos de tierra, 5V potencia y 2 digitales del Arduino Nano.
