Arduino Nano y Visuino: Control de 2 motores paso a paso con Joystick (4 / 11 paso)

Paso 4: Conectar el Joystick a la Arduino

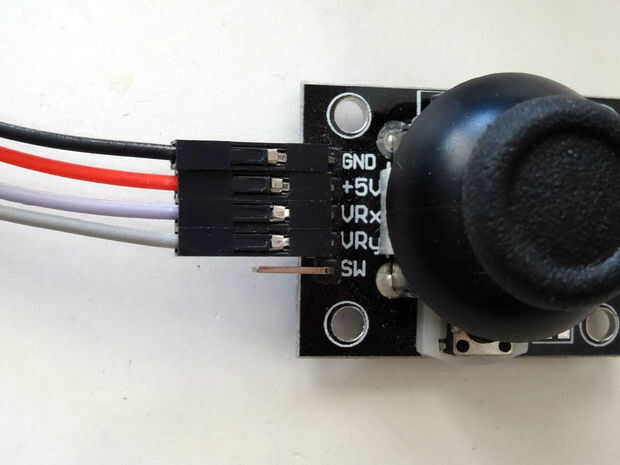

  1. Conecte los cables Hembra-hembra a tierra(cable negro), alimentación(cable rojo), VRx(cable morado) y VRy(cable gris) del Joystick como se muestra en la figura 1

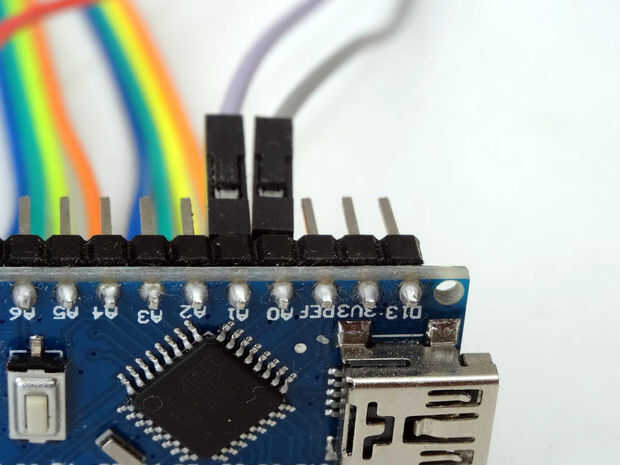

  2. Conecte el cable de tierra(alambre negro) con el conector de tierra de la placa de Arduino (foto 2)
  3. Conecte el cable de alimentación(cable rojo) para el pin de alimentación de 5V de Arduino (foto 2)
  4. Conecte el VRx(cable marrón) el pin analógico 1 de la placa de Arduino (foto 3)
  5. Conecte la VRy(cable gris) el pin analógico 0 de la placa de Arduino (foto 3)

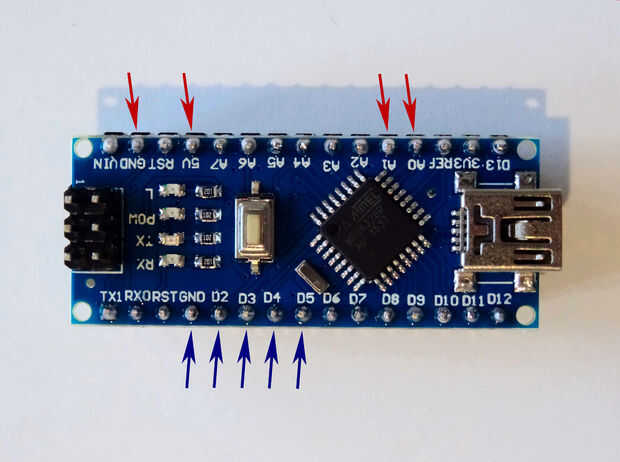

  6. Cuadro 4 muestra en rojo donde el suelo, 5V poder, analógica 0y 1 analógica pines del Arduino Nano . En azul se muestra la conexión en los pasos anteriores
