Arduino Nano: Sensor acelerómetro giroscopio MPU9250 brújula I2C con Visuino (4 / 11 paso)

Paso 4: En Visuino: agregar y conectar componentes de MPU9250

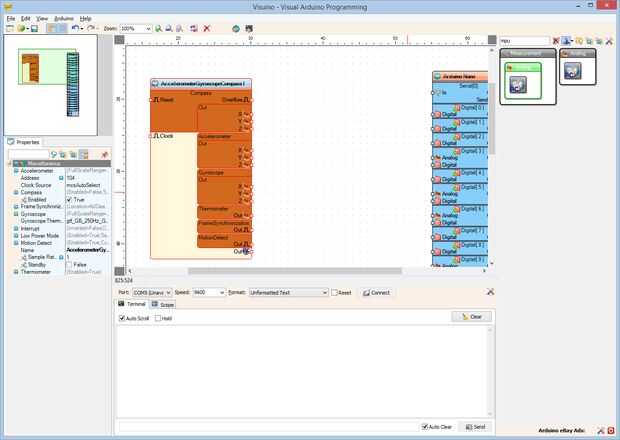

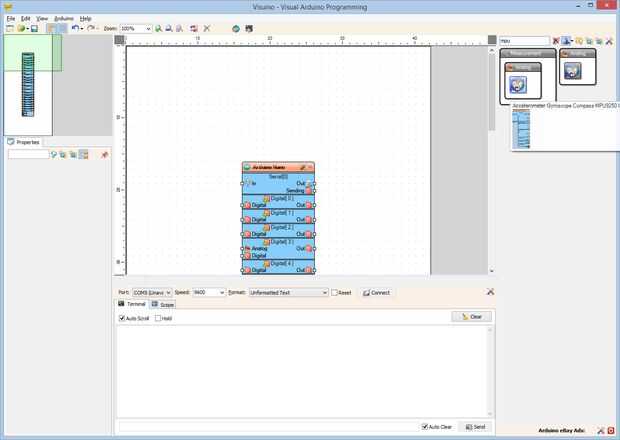

  1. Tipo "mpu" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "Acelerómetro giroscopio brújula MPU9250 I2C" (foto 1) y caer en el área de diseño (foto 2)

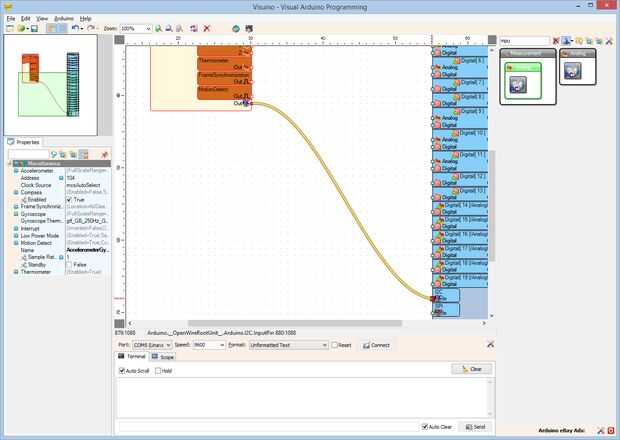

  2. Conectar la clavija "a" del componente Pressure1 a la a la patilla "en" del canal I2C del componente de Arduino (foto 3)
