Arduino Nano: Ranger(Ping) ultrasonido con Visuino (2 / 6 paso)

Paso 2: Conecte el Ranger ultrasónico para Arduino

  1. Conectar a tierra(cable negro), alimentación(cable rojo), gatillo(cable verde) y eco(cable amarillo) para el módulo de Sensor de Ultrasonidos Ranger (foto 1)
  2. Conectar el otro extremo del cable(cable rojo) con el pin de alimentación de 5V de la placa de Arduino (foto 2)
  3. Conecte el otro extremo del cable de tierra(cable negro) al conector de tierra de la placa de Arduino (foto 2)

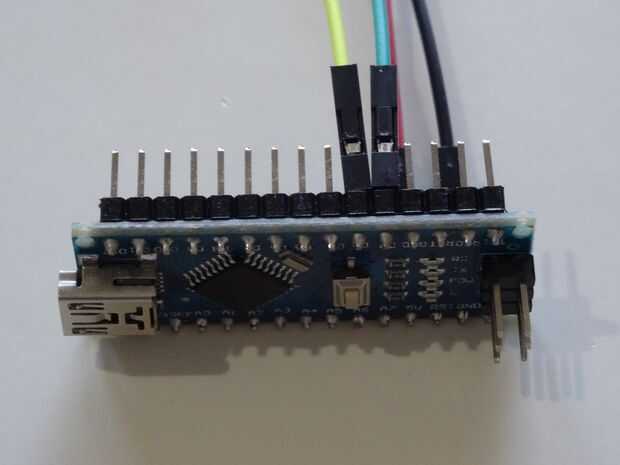

  4. Conecte el otro extremo del alambre de disparo(cable verde) al pin Digital 2 de la placa de Arduino (foto 3)
  5. Conecte el otro extremo del cable de Echo(cable amarillo) al pin Digital 3 de la placa de Arduino (foto 3)
  6. Cuadro 4 muestra dónde están los tierra, 5V potencia, 2 digitalesy Digital 3 pines del Arduino Nano
