Arduino Nano: Mapa de bits, animación en pantalla OLED de I2C SSD1306 con Visuino (10 / 13 paso)

Paso 10: En Visuino: agregar y configurar generador de seno entero del movimiento Y del mapa de bits

  1. En la caja de herramientas del componente, otra vez, seleccione el componente de "Generador de seno entero" (foto 1) y caer en el área de diseño (foto 2)
  2. En el Inspector de objetos, establezca el valor de la propiedad de "amplitud" del componente SineIntegerGenerator2 "14" (foto 2)

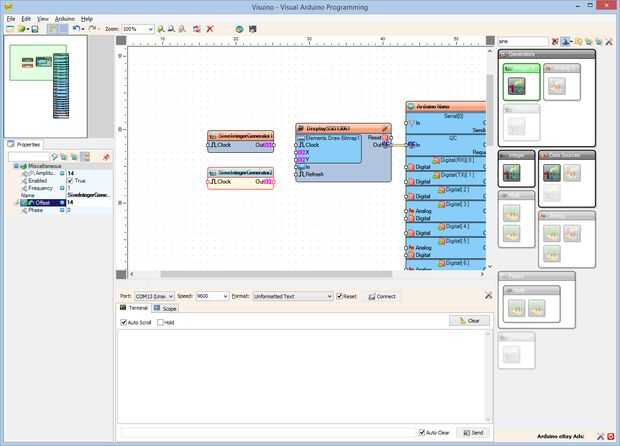

  3. En el Inspector de objetos, establezca el valor de la propiedad "Offset" del componente SineIntegerGenerator2 "14" (imagen 3)

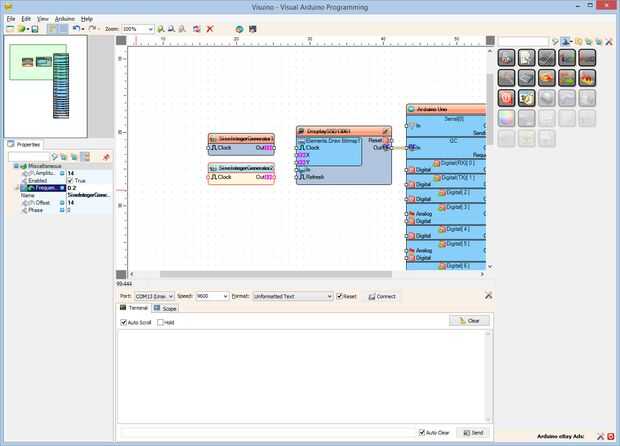

  4. En el Inspector de objetos, establezca el valor de la propiedad de la «frecuencia» del componente SineIntegerGenerator2 "0.2" (foto 4)
