Arduino Nano: Control de cepillado Motor de CC con tablero de conductor de L9110S y Visuino (3 / 8 paso)

Paso 3: Conecte la alimentación externa a la tarjeta de conductor del Motor

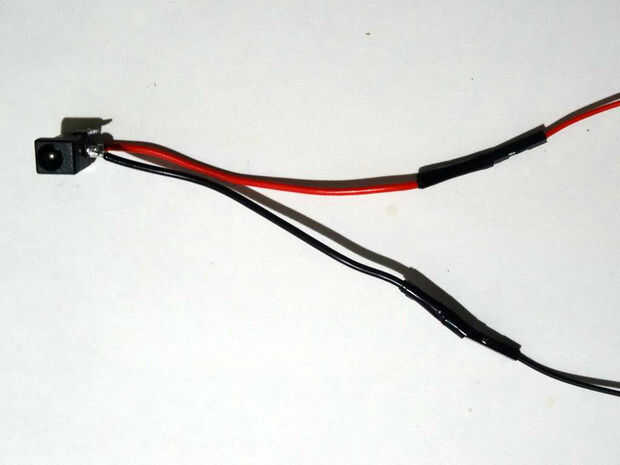

  1. Conecte el otro extremo del cable(cable rojo) desde el controlador de Motor para el positivo (+) de la fuente de alimentación(cuadro 1) - en mi caso un gato que conecte al adaptador de potencia regulable
  2. Conecte otra mujer hombre puente de alambre (alambre negro) al negativo (-) de la fuente de alimentación (cuadro 1) - en mi caso un jack que conectar el adaptador de corriente ajustable

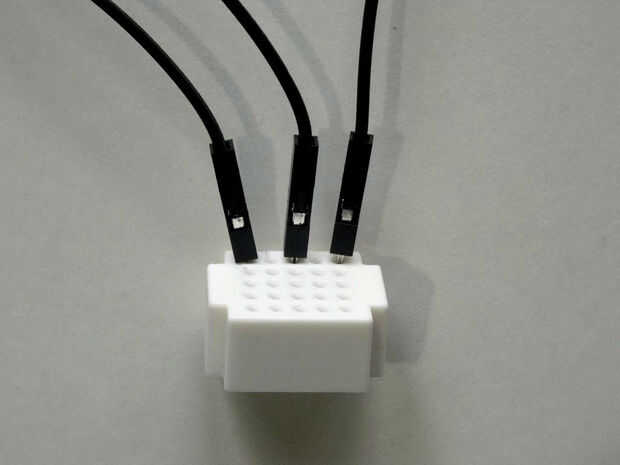

  3. Conectar los extremos macho de los 3 cables a tierra(cables negros) - de la fuente de alimentacióndel tablero de Conductor del Motor y el Arduinojuntos como ejemplo con la ayuda de un protoboard (foto 2) - en mi caso utilicé un protoboard pequeño
