Arduino Nano: Contra rebotes y alternar botón con Visuino (7 / 10 paso)

Paso 7: Y jugar...

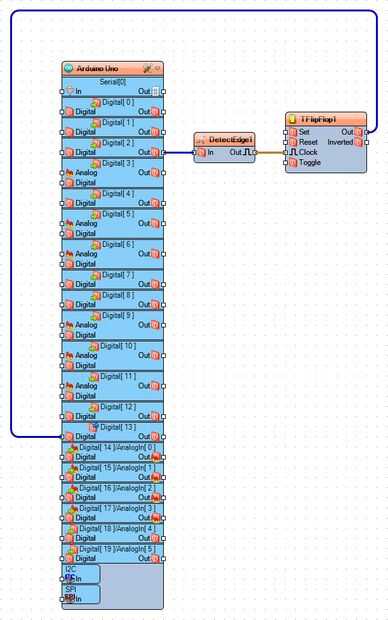

En el cuadro 1 vemos el diagrama completo de Visuino .

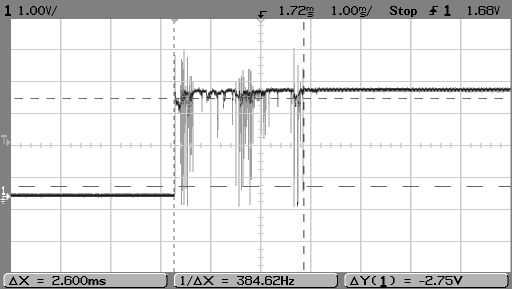

Si ejecuta el proyecto sin embargo, de vez en cuando verás que al pulsar el botón una vez, el LED cambia de estado más de una vez :-(. El problema es que hay un ruido - rebote de la señal proveniente de la tecla cuando el botón cambia. La señal irá arriba y abajo varias veces antes de que se instala. Se puede ver el problema que se muestra en el osciloscopio en el cuadro 2.

Para solucionar este problema tenemos que utilizar la técnica llamada Debouncing. Visuino incluye contra rebotes componente y hace que aplicar esto muy fácil.
