Arduino Mega 8 x 8 x 8 RGB LED cubo (3 / 11 paso)

Paso 3: Preparar el LED

Conexión LED

Una de las preocupaciones que tenía en los ejemplos anteriores que he leído sobre fue el uso de uniones a tope simple al soldar el LED al cable de encuadre. Esto daría lugar a dos cuestiones claves

• Es muy difícil y desperdiciador de tiempo para mantener un plomo de LED en posición al lado del cable de la estructura sin se mover lo suficiente que garantiza una buena soldadura conjunta.
• Juntas de culata se puede romper fácilmente - algo que quería evitar.

Así que diseñé una solución que cada LED se prepara con un lazo en el extremo de cada cable, a través del cual el cable de la estructura que pasa mantiene los cables en posición durante la soldadura y también proporciona una conexión mecánica además de la soldadura para mayor resistencia.

Lo malo de esto fue que tardaron más tiempo en preparación de cada uno de los 512 LED - hice esto en lotes de 64, una rebanada a la vez y había llegado a alrededor de 3 horas por rebanada.

El plus lado soldadura real de la rebanada con la plantilla anterior tuvo poco más de una hora.

Plantilla de doblez de LED

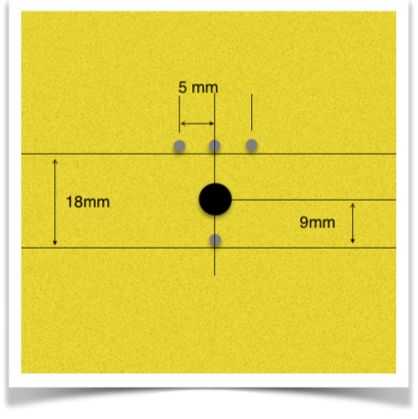

He diseñado una plantilla para la preparación del LED - foto de arriba con dimensiones clave de la ayuda.

• Tomé uno de los anteriormente utilizados 18x12mm, perforó un agujero de 5mm a través del centro del lado de 18mm y luego establecido este carril en un pequeño panel de MDF (se puede utilizar cualquier pedazo de madera, esto era justo lo que tenia a mano) y el agujero de 5mm en el carril a través del centro del MDF.
• Usando la broca para asegurar tanto el agujero en el carril y el MDF se alinean tomar un lápiz y dibuje una línea a lo largo de ambos lados del carril a lo largo de MDF.
• Remueva el taladro y carril y quedan con un agujero de 5MM en MDF y dos líneas paralelas cada lado de él que las dimensiones del carril (18 mm.).
• Dibujar otra línea a través del centro del agujero 5mm perpendicular a las líneas de carril.
• Utilicé 22swg estañada el alambre de cobre (un rollo de 500g era suficiente) que tiene una anchura de 0,711 mm. Encontré en línea (eBay al rescate otra vez) algunos 0,8 mm Brocas de taladro y utilizado éstos como las cuadernas que doblaría los cables LED alrededor para formar un bucle.
• Tres 0,8 mm Taladro Brocas, medio uno en la línea de centro del agujero 5mm LED, los otros 5mm aparte y lo importante es que justo fuera de la línea de ferrocarril del agujero de LED en el MDF tablero-no en la línea pero con un lado del taladro justo tocando la línea del tren.
• Una broca de 0.8mm cuarto entonces perforar otra vez en la línea de centro del agujero LED 5mm en la línea del tren y esta vez sólo dentro de la línea de ferrocarril. La imagen de arriba debe hacer esta descripción un poco más clara.
• Deje los taladros en la madera con alrededor de 1-15mm de la caña del taladro que sobresalen de MDF.

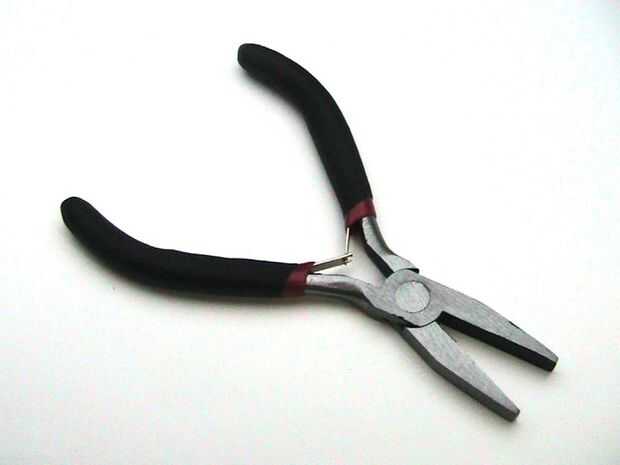

Ahora necesitas una herramienta - un buen proyecto siempre es uno donde usted necesita comprar una herramienta especial). Necesitarás un pequeño par de pinzas de punta plana (eBay otra vez por £2 - £3). Estos tienen la nariz larga recta paralela y plano final - ver foto.

Preparación para el LED

Ahora viene la ardua tarea de preparación de cada uno de 512 LEDs. Yo sugiero que los hagas en lotes. Más detalles en las fotos anteriores

• Sostenga que el LED en los alicates con el cuatro lleva apuntando hacia usted.
• IMPORTANTE: el orden y la orientación de los conductores es de vital importancia en este paso. El ánodo será el plomo más largo lleva otro en de los cuatro. Asegúrese de que este es el segundo de la derecha. Haz esto mal y tu LED dejará de luz hasta correctamente como prueba en - sé cometí 2 errores de 512.

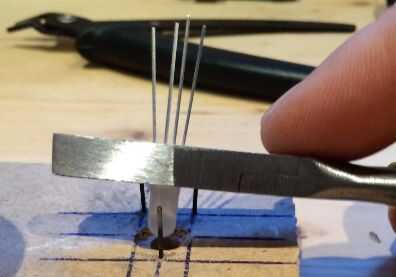

• Mientras que el LED en las pinzas de pone la bombilla en el agujero de 5mm en el tablero del MDF como se muestra en la foto de arriba. Necesitará espacio libre el agujero de 5mm un poco en la parte superior para las pinzas en posición plana sobre el MDF.
• Doble los cables de LED alrededor de los pedacitos de taladro a su vez para formar un bucle. Descubrí que si retrocede la curva una sombra cuando termine abre el lazo de una cortina y ayuda a quitar los lazos de las brocas al extraer el LED de la plantilla
• Corte el exceso de los cuatro los conductores cerca del lazo con un par de cortadores de alambre pequeño.

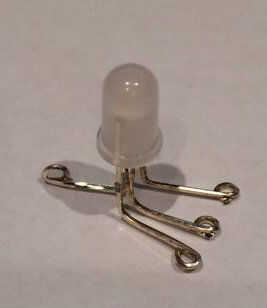

• Doble el lazo del ánodo, el que está en sus el propios, 90 grados de manera que el lazo quede en posición vertical hacia la bombilla LED
• Colocar el LED acabado sobre una superficie plana y asegúrese de que todos la mentira conduce completamente a lo largo de la superficie, un poco de presión en el LED alineará todo simplemente

Eso es todo... Ahora repita 511 veces :-)
